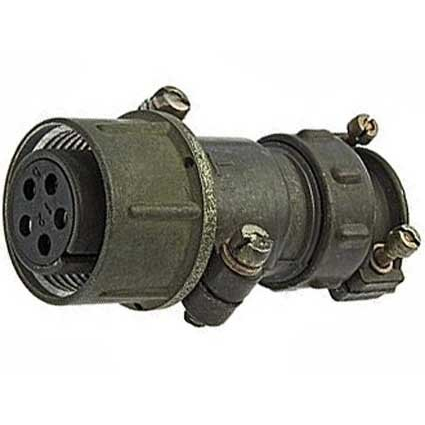

ШР20СК5НГ7 — это цилиндрическая розетка‑соединитель серии ШР, предназначенная для соединения электрических цепей в радиоэлектронной и промышленной аппаратуре. Она относится к блочным (приборным) разъемам с угловым патрубком и используется совместно с кабельными вилками того же типоразмера.

• ШР — тип цилиндрического соединителя.

• 20 — условный размер корпуса (диаметр «гайки»).

• СК — конструктивное исполнение: приборная часть с угловым патрубком.

• 5 — пять контактов.

• Н — для неэкранированного кабеля.

• Г — розетка (приборная).

• 7 — сочетание контактов 1,5 мм (5 шт.).

• Номинальный рабочий ток: порядка 10 А на контакт (суммарный ток зависит от равномерности распределения нагрузки).

• Максимальное рабочее напряжение постоянного тока — до 850 В.

• Контакты имеют диаметр 1,5 мм , сопротивление контакта не более 2,5 мОм , сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Корпус розетки рассчитан на крепление в панель/щит, патрубок имеет угловое исполнение, что удобно при монтаже в стеснённых условиях.

• Сочленение с вилкой — резьбовое , с одной шпонкой для поляризации, что исключает перепутывание и обеспечивает надёжный контакт и фиксацию.

• Подключение проводников — пайка ; к контактам допускается подсоединение проводов сечением до около 1,93 мм². Линия допускает до 3 перепаек на один контакт.

• Температура окружающей среды: примерно от –60 °C до +60 °C , с учётом перегрева контактов верхняя граница может достигать +110 °C.

• Разъём выдерживает синусоидальную вибрацию до 5000 Гц с ускорением до 300 м/с² , удары (одиночные и многократные) с ускорением до 5000 м/с² и линейные нагрузки до 2000 м/с².

• Количество циклов «сочленение–расчленение» — не менее 500 , минимальная наработка — порядка 1000 часов ; срок сохраняемости — не менее 15 лет.

ШР20СК5НГ7 применяется в промышленной и радиоэлектронной аппаратуре для соединения цепей постоянного и переменного тока (частотой до десятков МГц) в условиях повышенной вибрации и ударных нагрузок (например, в приборных блоках, распределительных панелях, блоках питания). Корпус выполнен из конструкционных материалов, обеспечивающих требуемую диэлектрическую прочность и механическую стойкость.
