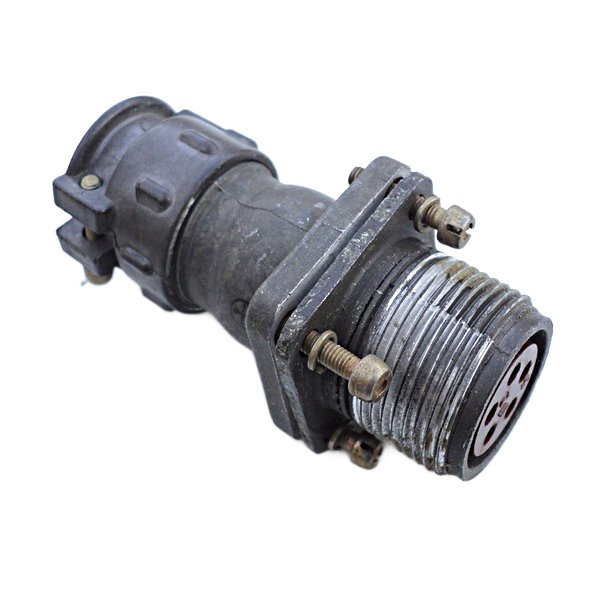

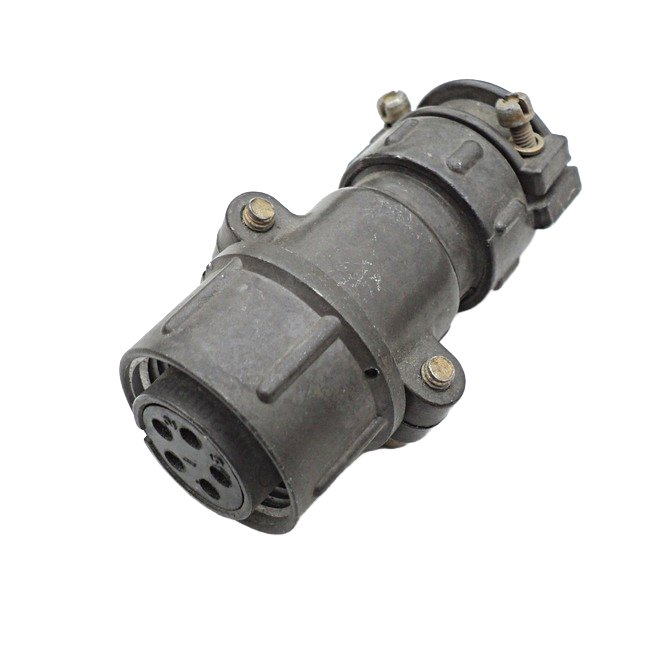

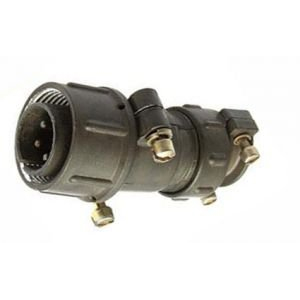

ШР20СК5НГ10 — это приборная розетка низкочастотного цилиндрического соединителя серии ШР с 5 контактами диаметром 2,5 мм, с угловым патрубком и гайкой для неэкранированного кабеля.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре.

Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2 (по ГОСТ 15150-69), допускается наружный монтаж при защите от дождя, динамической пыли и солнечного излучения. ?

Характеристики

Работает в цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В (амплитудное значение).

Максимальная токовая нагрузка — 125 А (общая), до 25 А на контакт; сопротивление контакта — не более 1 мОм; сопротивление изоляции — не менее 5000 МОм.

Выдерживает вибрацию (1–5000 Гц, до 300 м/с?), удары (до 5000 м/с? одиночные), температуры от -60 до +60 °C, пониженное давление 1,3·10?? Па; ресурс — 500 сочленений-расчленений, наработка 1000 часов.
