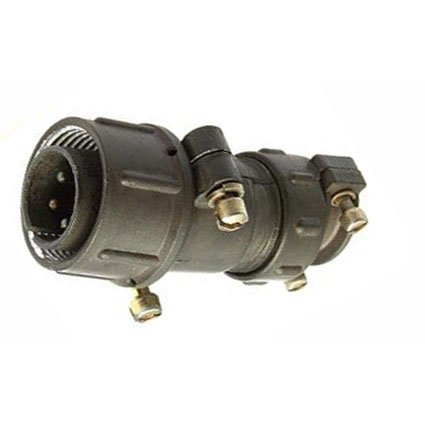

ШР20СК5НГ10 РОЗЕТКИ 2016г

Цена:

2500 ₽

В наличии: 82 шт.

Технические характеристики

ШР20СК5НГ10 — это розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для надежного соединения в электрических цепях радиоэлектронной и радиотехнической аппаратуры. Она используется как приборная часть с угловым патрубком для неэкранированного кабеля, подходит для работы с постоянным и переменным током частотой до 3 МГц.

ШР — тип соединителя (низкочастотный цилиндрический).
20 — условный размер корпуса.
СК — конструктивное исполнение: приборная розетка с угловым патрубком.
5 — количество контактов диаметром 2,5 мм.
Н — покрытие контактов никелем (Г обозначает гнезда розетки).
10 — номер контактного набора (5 контактов Ø 2,5 мм).

Максимальная токовая нагрузка на контакт: 25 А, общая — до 125 А.
Амплитудное напряжение цепи: до 850 В.
Сопротивление контакта: не более 2 мОм.
Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
Тип — негерметичный, климатическое исполнение УХЛ, для внутренних условий.

Эта розетка обеспечивает надежное резьбовое соединение и объемный монтаж, часто применяется в промышленной аппаратуре.

Описание

Назначение

ШР20СК5НГ10 — розетка низкочастотного цилиндрического соединителя серии ШР. Она предназначена для надёжного соединения электрических цепей радиоэлектронной и радиотехнической аппаратуры. Изделие относится к приборной части соединителя и оснащено угловым патрубком для неэкранированного кабеля. Розетка подходит для работы с постоянным и переменным током; частота переменного тока — до 3 МГц.

Артикул товара — 51248, категория — ШР20. В карточке товара указан год 2016. Производитель в карточке товара не указан.

Конструкция и маркировка

Обозначение ШР20СК5НГ10 раскрывает основные конструктивные признаки изделия.

ШР — тип низкочастотного цилиндрического соединителя.
20 — условный размер корпуса.
СК — приборная розетка с угловым патрубком.
5 — количество контактов диаметром 2,5 мм.
Н — никелевое покрытие контактов.
Г — гнездовая часть розетки.
10 — номер контактного набора, включающего 5 контактов диаметром 2,5 мм.

Розетка выполнена негерметичной, имеет резьбовое соединение и предназначена для объёмного монтажа. Климатическое исполнение — УХЛ, изделие рассчитано на внутренние условия эксплуатации.

Технические характеристики

Максимальная токовая нагрузка на один контакт — 25 А.
Общая токовая нагрузка — до 125 А.
Амплитудное напряжение цепи — до 850 В.
Сопротивление контакта — не более 2 мОм.
Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
Рабочая частота цепей переменного тока — до 3 МГц.
Количество контактов — 5, диаметр контактов — 2,5 мм.
Тип исполнения — негерметичный, климатическое исполнение УХЛ.

Применение

ШР20СК5НГ10 применяется в электрических цепях радиоэлектронной и радиотехнической аппаратуры, а также в промышленной аппаратуре. Приборное исполнение с угловым патрубком позволяет подключать неэкранированный кабель и выполнять объёмный монтаж внутри оборудования. Розетка обеспечивает надёжное резьбовое соединение и может использоваться в цепях с постоянным и переменным током при соблюдении указанных электрических нагрузок.

Изделие рассчитано на внутренние условия и климатическое исполнение УХЛ. При подборе следует учитывать количество контактов, их диаметр, допустимый ток на контакт, общую нагрузку и амплитудное напряжение цепи. Для соединения с ответной частью используется резьбовое сочленение; кабель прокладывается через угловой патрубок. Розетка не является герметичной, поэтому её применение должно соответствовать условиям, на которые рассчитано исполнение УХЛ.
