ШР20СК5ЭШ10 ВИЛКИ БЛОЧНЫЕ С КОЖУХОМ УГЛОВЫЕ 93г «5»

Цена: ПОД ЗАКАЗ

В наличии: 35 шт.

Технические характеристики

ШР20СК5ЭШ10 ВИЛКИ БЛОЧНЫЕ С КОЖУХОМ УГЛОВЫЕ «5»

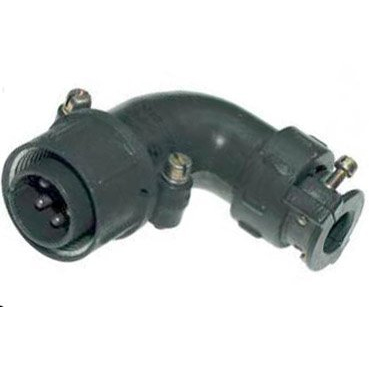

ШР20СК5ЭШ10 — это вилка блочная угловая с кожухом типа «5» из серии низкочастотных цилиндрических соединителей ШР, предназначенная для приборной части аппаратуры.

Описание

2PMG22B10SH1E2B Connector

Она имеет условный размер корпуса 20, 5 штыревых контактов диаметром 2,5 мм (сочетание 10) и угловой патрубок (СК) с гайкой Э для экранированного кабеля.
Соединитель используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, поддерживает постоянный, переменный или импульсный ток до 3–5 МГц при напряжении до 850 В.
Корпус металлический или пластмассовый (М), изолятор из карболита, контакты с покрытием серебром или никелем.

Технические характеристики

Параметр	Значение
Количество контактов	5 (Ø 2,5 мм)
Максимальное напряжение	850 В
Рабочий ток на контакт	До 25 А
Сопротивление контакта	Не более 1 мОм
Рабочая температура	-60…+100 °C
Количество сочленений	До 500
Вибрация	1–5000 Гц, до 30 g

Расшифровка обозначения

ШР — тип соединителя.
20 — размер корпуса.
СК — угловой патрубок приборной части.
5 — число контактов.
Э — гайка для экранированного кабеля.
Ш — штыревые контакты (вилка).
10 — сочетание контактов.
Покрытие и материал по варианту (например, Н — никель).
