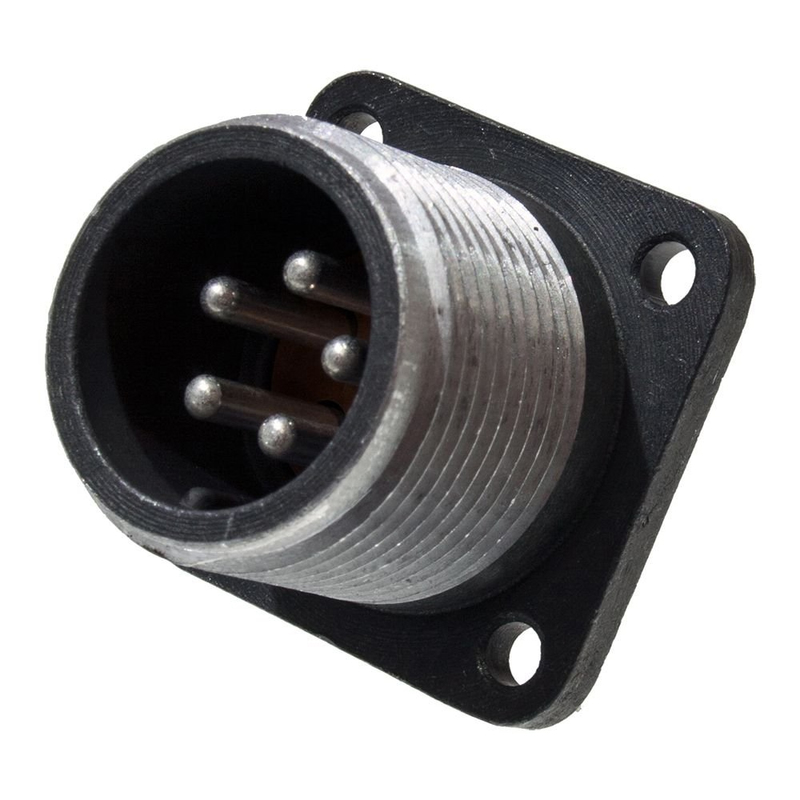

ШР20СК5ЭШ10 — это вилка низкочастотного цилиндрического соединителя серии ШР объемного монтажа с резьбовым соединением нормальных габаритов, приборная с прямым патрубком.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре, включая радиоэлектронную и радиотехническую.
Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2 (по ГОСТ 15150-69), допускается наружный монтаж при защите от дождя, динамической пыли и солнечного излучения.

Характеристики

Работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение), рабочий ток на контакт — 25 А.
Рабочая температура: от -60 до +60 °C (смена температур до +110 °C с учетом перегрева контактов); сопротивление изоляции не менее 5000 МОм; наработка минимум 1000 часов, до 500 сочленений-расчленений.
Выдерживает синусоидальную вибрацию 1–5000 Гц (ускорение до 300 м/с?), механические удары до 5000 м/с? (одиночный), пониженное давление до 1,3·10?? Па.
