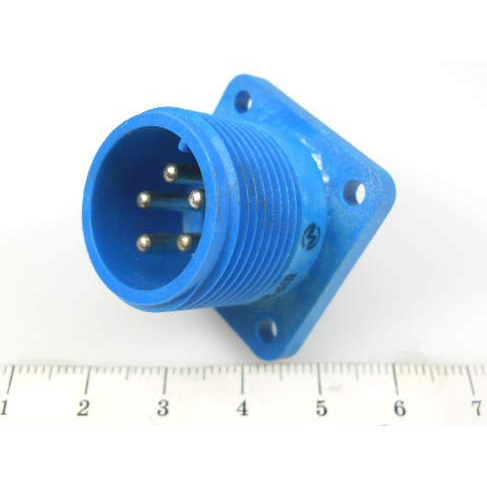

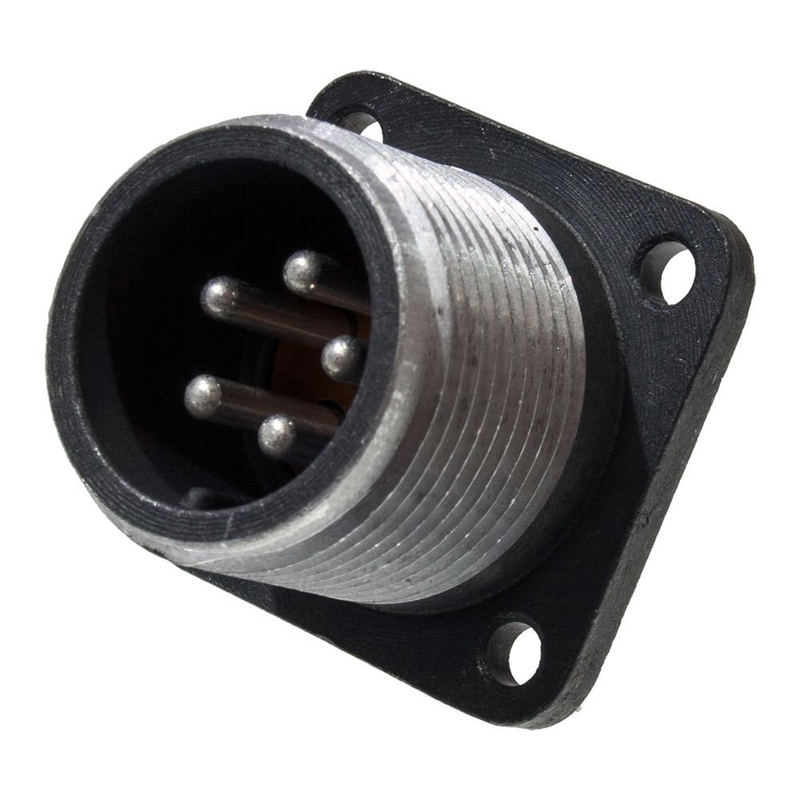

ШР20СК5ЭШ10 — это приборная вилка из серии цилиндрических электрических соединителей ШР, предназначенная для применения в радиоэлектронной и радиотехнической аппаратуре, а также в промышленных электрических цепях.

• ШР — тип соединителя (цилиндрический, общепромышленный).

• 20 — условный размер корпуса (диаметр корпуса около 20 мм).

• СК — конструкция с угловым патрубком (корпус подвода кабеля соединителя расположен под углом к плоскости фланца).

• 5 — количество контактов (вилка содержит 5 токоведущих контактов).

• Э — предназначен для экранированного кабеля (имеет экран и контакт экрана).

• Ш — вилка (около женского разъёма‑розетки).

• 10 — сочетание контактов (состав контактной группы, типоразмер и схема контактов по серии ШР‑10).

• Рабочий ток — до 25 А (на контакты вилки).

• Максимальное рабочее напряжение постоянного тока — до 850 В , соединитель может использоваться и в цепях переменного тока низкой частоты (до десятков… сотен кГц).

• Диаметр контактов — 2,5 мм , сопротивление контактов — порядка 1 мОм , сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Сочленение с розеткой — резьбовое (гайковое завинчивание вилки в розетку для надёжного фиксирования и удержания от вибрации).

• Метод монтажа контактов — пайка , хвостовики контактов позволяют подключать провода сечением до примерно 3 мм².

• Габаритные размеры вилки около 65,3×43,8×30 мм , корпус с угловым патрубком позволяет компактно укладывать кабель и уменьшать занимаемое пространство на плате аппарата.

• Диапазон рабочих температур окружающей среды — приблизительно от −60 °C до +60 °C , с учётом перегрева контактов допускается кратковременный разброс до −60…+110 °C.

• Предусмотрена стойкость к механическим воздействиям: синусоидальная вибрация (1–5000 Гц, ускорение до 300 м/с² ), удары (одиночные до 5000 м/с² , многократные до 350 м/с² ), линейная перегрузка до 2000 м/с².

• Ресурс — не менее 500 циклов сочленения–расчленения , минимальная наработка — не менее 10
