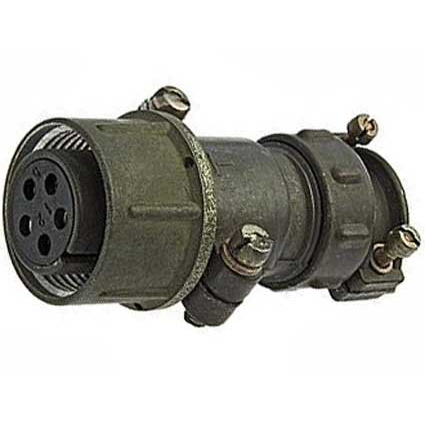

ШР20СК5ЭГ7 — это цилиндрический низкочастотный негерметичный разъём розетка. примерно в 2013–2016 годах.

Применение

Используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, включая измерительные приборы. Подходит для работы в цепях постоянного и переменного тока частотой до 3 МГц.

Характеристики

• Количество контактов: 5 шт., диаметр 1,5 мм.

• Максимальное напряжение: до 850 В (амплитудное значение).

• Рабочий ток на контакт: до 20–25 А, общая нагрузка до 50–100 А в зависимости от условий.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Рабочая температура: от -60 до +60 °C. ?

• Климатическое исполнение: УХЛ, для внутреннего и защищённого наружного применения.

• Срок службы: 500 сочленений-расчленений, наработка 1000 часов, сохраняемость 15 лет.

Расшифровка: ШР — тип, 20 — размер корпуса, С — приборная с угловым патрубком, К — ?, 5 — контакты, Э — гайка для экранированного кабеля, Г — розетка, 7 — комбинация контактов.
