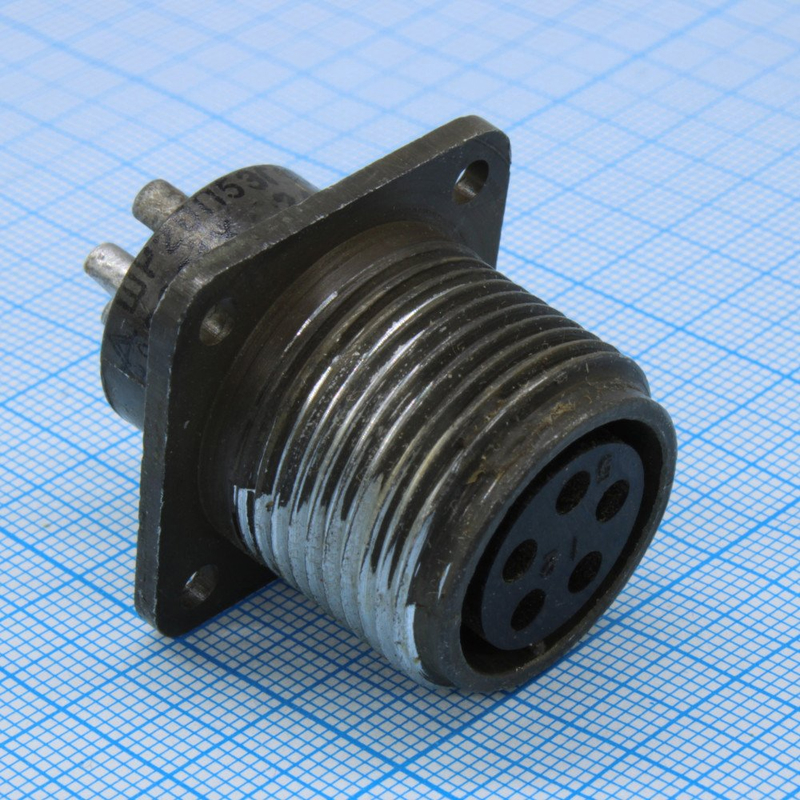

ШР20СК5ЭГ10 — это приборная розетка серии низкочастотных цилиндрических соединителей ШР с угловым патрубком, предназначенная для экранированного кабеля. ?

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки. Подходит для внутреннего монтажа в климатическом исполнении УХЛ, а также для наружного при защите от пыли, воды, дождя и солнечного излучения.

Характеристики

• Количество контактов: 5 (диаметром 2,5 мм).

• Рабочий ток на контакт: 25 А (максимум 35 А).

• Максимальное напряжение: 850 В (амплитудное значение) для постоянного и переменного тока до 3 МГц.

• Температура эксплуатации: от -60°C до +60°C (с учетом перегрева контактов до +110°C). ?

• Вибрация: синусоидальная 1–5000 Гц, ускорение до 300 м/с?; удар до 5000 м/с?; линейное ускорение 2000 м/с?.

• Наработка: минимум 1000 часов; сочленения-расчленения: 500; срок сохраняемости: 15 лет.
  Монтаж — пайка, сечением проводов до 3 мм?. ?
