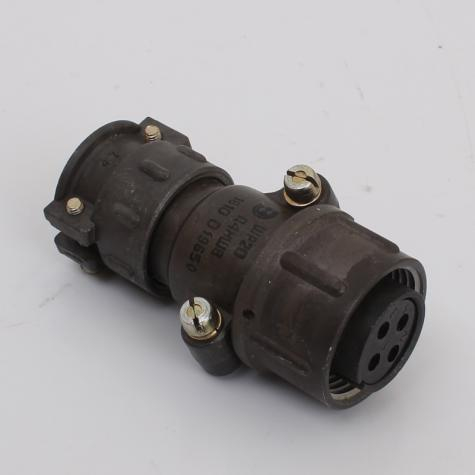

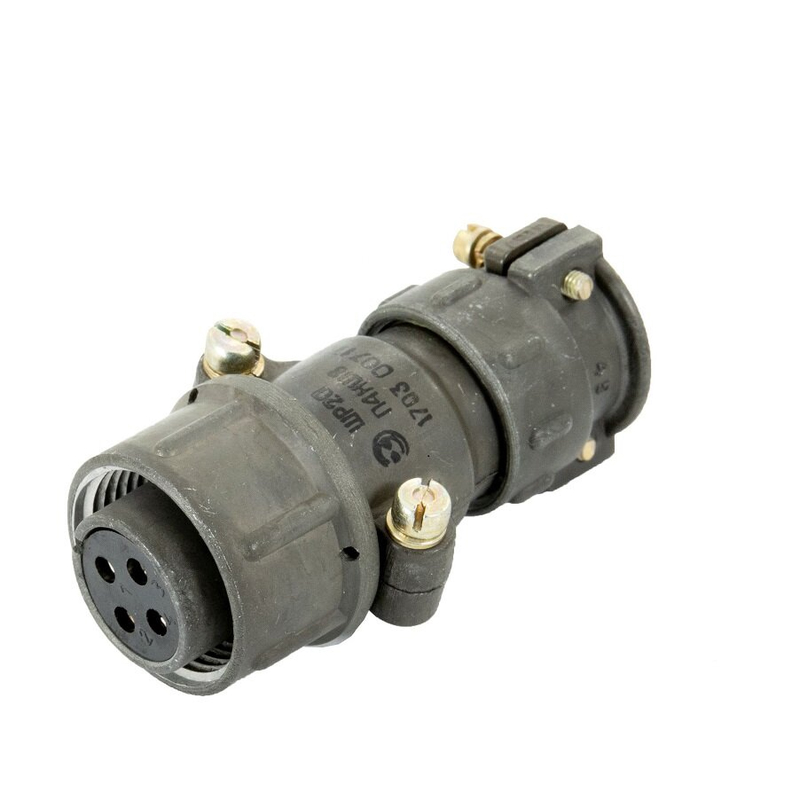

ШР20СК4НШ8 — это приборная вилка с угловым патрубком и гайкой для неэкранированного кабеля, выпускавшаяся в период 2013–2016 годов. Она относится к низкочастотным цилиндрическим соединителям нормальных габаритов с резьбовым соединением и объемным монтажом.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.
Подходит для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). ?
Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69, а также для наружного применения при защите от пыли и влаги потребителем.

Характеристики

Рабочий диапазон температур — от -60°C до +110°C (с учетом перегрева контактов), атмосферное давление пониженное — 0,13 мПа. ?
Выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение 300 м/с?), механический удар (одиночный до 5000 м/с?, многократный 350 м/с?) и линейное ускорение до 2000 м/с?.
Количество сочленений-расчленений — 500, минимальная наработка — 1000 часов, срок сохраняемости — не менее 15 лет; хвостовики контактов для проводов сечением до 3 мм?. ?
