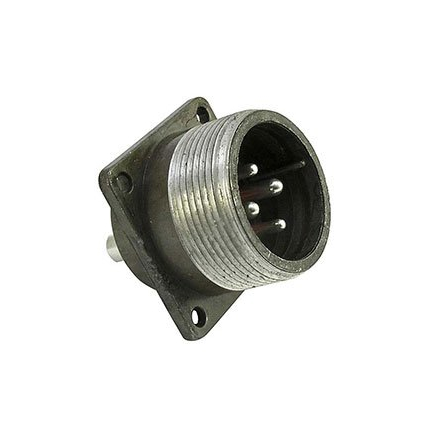

ШР20СК4НШ4 ВИЛКИ 2016г

Цена:

2500 ₽

В наличии: 84 шт.

Технические характеристики

ШР20СК4НШ4 — это приборная вилка низкочастотного цилиндрического соединителя общего назначения, предназначенная для радиоэлектронной и радиотехнической аппаратуры. Она используется для надежного соединения электрических цепей переменного и постоянного тока в блочных (приборных) конструкциях с угловым патрубком.

ШР — тип соединителя (вилка).
20 — условный размер корпуса.
СК — конструктивное исполнение с угловым патрубком.
4 — количество контактов (диаметр 1,5 мм).
НШ — для неэкранированного кабеля, покрытие контактов никелем.
4 — сочетание контактов.

Эта вилка обеспечивает надежное соединение в условиях вибрации и экстремальных температур, с хвостовиками контактов для проводов сечением до 1,93 мм².

Соединитель выдерживает рабочий ток до 10 А и напряжение до 850 В, с сопротивлением контактов не более 2,5 МОм. Он рассчитан на 500 циклов сочленений-расчленений и наработку не менее 1000 часов, с сроком сохраняемости 15 лет.

Параметр	Значение
Рабочая температура	от -60°C до +60°C (с перегревом до +110°C)
Синусоидальная вибрация	1–5000 Гц, 300 м/с²
Механический удар (одиночный)	5000 м/с²
Механический удар (многократный)	350 м/с²
Пониженное давление	0,13 мПа
Климатическое исполнение	УХЛ (внутреннее/наружное с защитой)

ШР20СК4НШ4 подходит для объемного монтажа пайкой в аппаратуре, где требуется резьбовое сочленение и одношпоночная поляризация. Монтажная часть предназначена для установки в приборы, а угловой патрубок упрощает подключение кабеля.

Описание

Назначение

ШР20СК4НШ4 — приборная вилка низкочастотного цилиндрического соединителя общего назначения. Она предназначена для радиоэлектронной и радиотехнической аппаратуры и применяется для надёжного соединения электрических цепей переменного и постоянного тока в блочных, то есть приборных, конструкциях с угловым патрубком.

В карточке товара указаны артикул 51242 и категория ШР20. Производитель в предоставленных сведениях не указан; в карточке указан год 2016.

Конструкция и маркировка

Обозначение соединителя раскрывается по элементам:

ШР — тип соединителя, вилка.
20 — условный размер корпуса.
СК — конструктивное исполнение с угловым патрубком.
4 — количество контактов диаметром 1,5 мм.
НШ — исполнение для неэкранированного кабеля, покрытие контактов никелем.
4 — сочетание контактов.

Вилка имеет хвостовики контактов для проводов сечением до 1,93 кв. мм. Монтажная часть рассчитана на установку в приборы, а угловой патрубок упрощает подключение кабеля. Для сочленения предусмотрены резьбовое соединение и одношпоночная поляризация.

Технические особенности

По приведённым данным, соединитель выдерживает рабочий ток до 10 А и напряжение до 850 В. Ресурс составляет 500 циклов сочленений-расчленений, наработка — не менее 1000 часов, срок сохраняемости — 15 лет.

Рабочая температура: от минус 60 до плюс 60 градусов Цельсия, с перегревом до плюс 110 градусов Цельсия.
Синусоидальная вибрация: диапазон 1–5000 Гц при ускорении 300 м/с².
Одиночный механический удар: 5000 м/с².
Многократный механический удар: 350 м/с².
Пониженное давление: 0,13 мПа.
Климатическое исполнение: УХЛ, для внутреннего и наружного применения с защитой.

Применение и монтаж

ШР20СК4НШ4 подходит для объёмного монтажа пайкой в аппаратуре, где требуется резьбовое сочленение и одношпоночная поляризация. Вилка применяется в блочных и приборных конструкциях для соединения электрических цепей переменного и постоянного тока, а также в условиях вибрации и экстремальных температур в пределах указанных параметров.

Монтажная часть предназначена для установки в приборы. Угловой патрубок облегчает подвод кабеля, а исполнение для неэкранированного кабеля определяет область применения соединителя. При подборе следует учитывать количество контактов, диаметр контактов 1,5 мм, допустимое сечение проводов до 1,93 кв. мм, рабочие ток и напряжение, а также условия эксплуатации из приведённого перечня.
