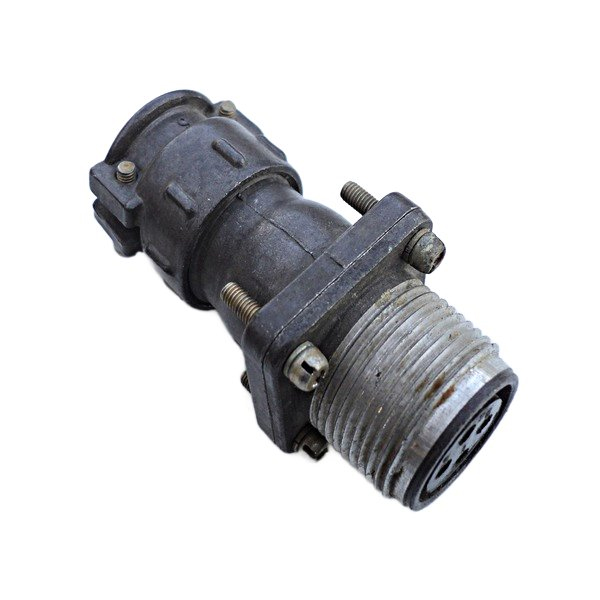

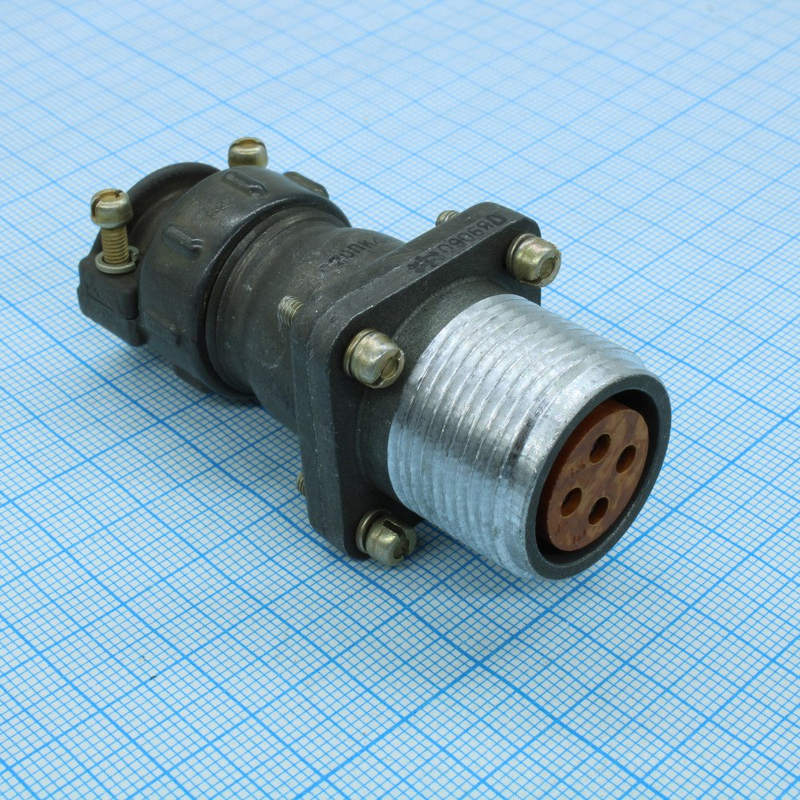

ШР20СК4НГ8 — это блочная розетка с угловым кожухом из серии низкочастотных цилиндрических соединителей ШР, предназначенная для надежного соединения электрических цепей.

Основные характеристики

Соединитель имеет резьбовое сочленение, 4 контакта (гнезда) и условный размер корпуса 20. Максимальное рабочее напряжение достигает 850 В (амплитудное значение), а ток на контакт — до 25 А в зависимости от диаметра (обычно 2,5 мм).

Конструкция и исполнение

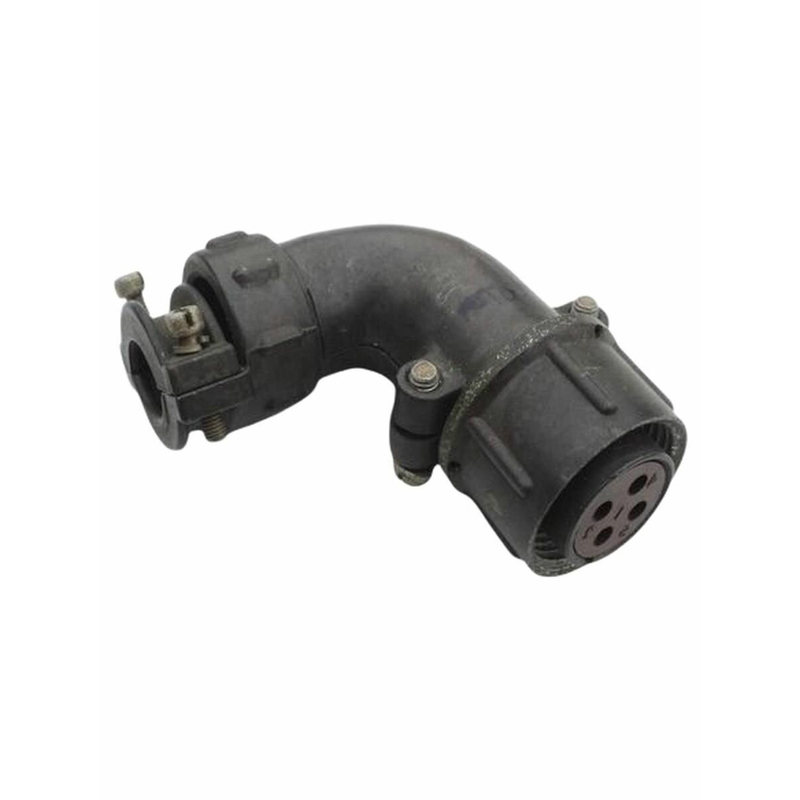

Это приборная (блочная) розетка с угловым патрубком (К — угловой, Н — для неэкранированного кабеля, Г — гнездовые контакты). Климатическое исполнение УХЛ (умеренный и холодный климат), негерметичный тип, подходит для объемного монтажа на панель или блок.

На изображении показан разборный вид аналогичного соединителя серии ШР с корпусом, резьбовым кольцом, гнездами и фиксаторами, что типично для модели ШР20СК4НГ8.

Применение

Используется в промышленных и электротехнических системах для подключения цепей постоянного и переменного тока, часто в оборудовании с ограниченным пространством благодаря угловому кожуху.
