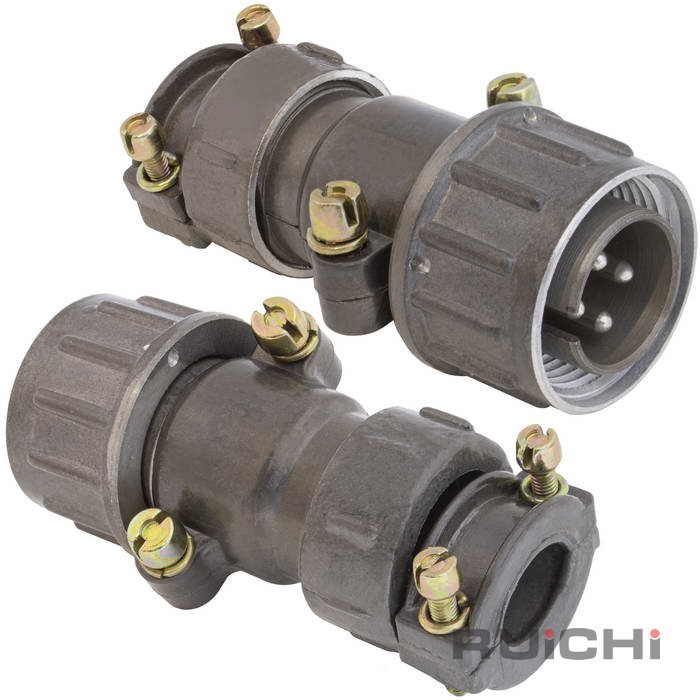

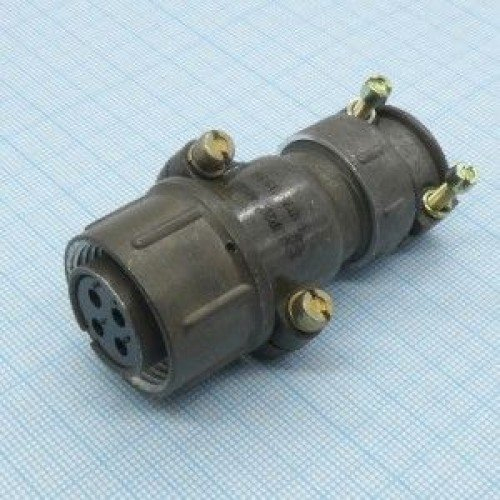

ШР20СК4НГ8 — это приборная розетка цилиндрического низкочастотного соединителя серии ШР, выпускавшаяся в период 2013–2016 годов. Она предназначена для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Применение

розетка используется для внутреннего монтажа в электро- и радиоаппаратуре, позволяя соединять и разъединять провода, кабели, узлы и блоки в цепях постоянного и переменного токов частотой до 3 МГц.
Допускается наружное применение при защите от пыли, воды, дождя и солнечного излучения; климатическое исполнение — УХЛ.

Характеристики

• Рабочий ток на контакт — 25 А, максимальное напряжение — до 850 В (постоянного тока).

• Количество контактов — 4, диаметр контактов — 2,5 мм, покрытие — серебро.

• Сочленение — резьбовое, монтаж — пайка, сечением проводов до 3 мм?.

• Рабочая температура — от -60°C до +60°C (с учетом перегрева контактов до +110°C), вибрация до 5000 Гц, удары до 5000 м/с?.

• Наработка — минимум 1000 часов, сочленений-расчленений — 500, срок сохраняемости — 15 лет.
