Назначение и область применения

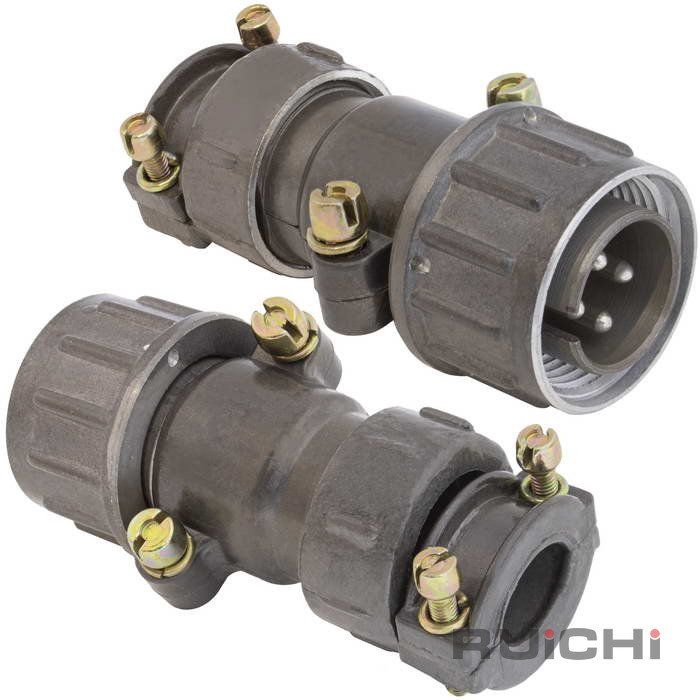

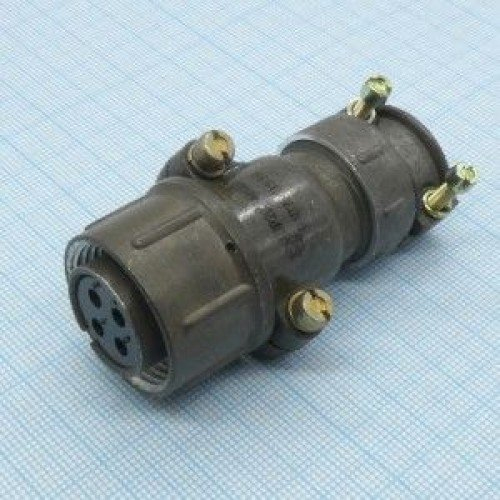

ШР20СК4НГ8 — негерметичная цилиндрическая розетка/соединитель серии ШР, предназначенная для применения в электротехнической и радиоэлектронной аппаратуре в цепях постоянного и переменного тока. Изделие используется как приборный соединитель общего назначения для подключения проводов и кабелей в стационарных и подвижных установках.

Конструкция рассчитана на эксплуатацию в условиях повышенной вибрации и ударов, поэтому розетка может применяться на борту транспорта и в промышленных установках. Негерметичное исполнение означает, что изделие предназначено для работы в составе аппаратуры, где не требуется полная защита от внешней среды.

Конструкция и маркировка

Корпус розетки выполнен из пластмассы. В обозначении ШР20СК4НГ8 буква «С» и «К» указывают на исполнение с угловым патрубком для кабеля, буква «Г» обозначает розеточную часть, а буква «Н» связана с типом контакта и исполнением относительно экранированного или неэкранированного кабеля.

Соединитель имеет четыре контакта диаметром 2,5 мм. Такая конструкция позволяет использовать розетку для подключения многожильных проводов и кабелей в составе приборных цепей.

• Число контактов: 4.
• Диаметр контакта: 2,5 мм.
• Сопротивление одного контакта: не более 1 мОм.

Электрические параметры

Розетка рассчитана на рабочий ток до 25 А на один контакт. Общая максимальная токовая нагрузка изделия составляет до 100 А. Максимальное рабочее напряжение постоянного и переменного тока — до 850 В. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Указанные параметры позволяют применять ШР20СК4НГ8 в цепях аппаратуры, где требуется коммутация нескольких силовых или сигнальных линий с повышенными токовыми и voltage-нагрузками. При монтаже следует учитывать распределение нагрузки по контактам и условия охлаждения соединителя в составе конкретного устройства.

Условия эксплуатации и надёжность

Изделие выпускается в климатическом исполнении УХЛ. Допустимый диапазон температур с учётом перегрева контактов составляет примерно от −60 до +110 °С. Розетка устойчива к вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с².

• Одиночные удары: до 5000 м/с².
• Многократные удары: до 350 м/с².
• Линейное ускорение: до 2000 м/с².
• Число сочленений-расчленений: не менее 500.
• Минимальная наработка: 1000 часов.
• Минимальный срок сохраняемости: не менее 15 лет.

Такие характеристики подтверждают пригодность розетки для аппаратуры, подвергающейся механическим нагрузкам при транспортировке и работе. При этом негерметичное исполнение ограничивает применение изделия условиями, где исключено прямое воздействие влаги и агрессивной среды.

Каталожные сведения

Артикул розетки — 51241. Товар относится к категории ШР20. В карточке товара отдельно указан год 2016; иных сведений о дате выпуска, производителе и комплектации в предоставленных данных нет.
