Назначение и область применения

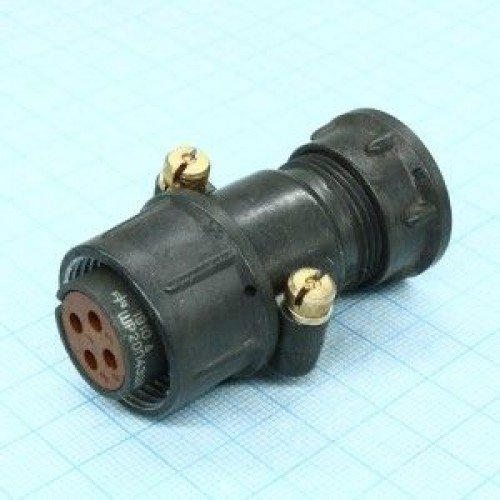

ШР20СК4НГ4 — это приборная розетка цилиндрического разъема серии ШР, предназначенная для соединения электрических цепей в промышленных и специальных системах. Изделие используется в цепях с частотой до 3000 кГц для надежного соединения неэкранированных кабелей. Розетка рассчитана на количество сочленений-расчленений до 500 циклов, срок службы составляет не менее 15 лет.

Такие розетки применяются в авиационной, судостроительной и общей промышленной технике для передачи сигналов и мощности, где важна устойчивость к механическим нагрузкам и экстремальным условиям. Конструкция обеспечивает стабильную работу в условиях пониженного давления до 1,3·10⁻⁴ Па, что позволяет использовать изделие в бортовых и герметизированных отсеках оборудования.

Технические характеристики

Розетка ШР20СК4НГ4 имеет 4 контакта диаметром 1,5 мм. Электрические параметры изделия:

• рабочее напряжение до 850 В — как для переменного, так и для постоянного тока;
• номинальная токовая нагрузка до 10 А на каждый контакт;
• кратковременная максимальная нагрузка до 20 А;
• рабочий диапазон частот до 3000 кГц.

Розетка относится к негерметичному исполнению и оснащена угловым патрубком. Это конструктивное решение обеспечивает удобный подвод кабеля при ограниченном пространстве за приборной панелью или внутри корпуса оборудования.

Устойчивость к внешним воздействиям

Изделие рассчитано на эксплуатацию в широком диапазоне температур: от минус 60°C до плюс 60°C. При этом конструкция допускает перегрев контактов до плюс 110°C без потери работоспособности. Розетка выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц и линейное ускорение до 2000 метров в секунду за секунду.

Корпус и контактная группа сохраняют функциональность при пониженном атмосферном давлении до 1,3·10⁻⁴ Па. Это особенно важно для авиационного и высотного оборудования, где перепады давления и разреженная атмосфера предъявляют повышенные требования к электрическим соединителям.

Конструкция и монтаж

Розетка предназначена для монтажа на прибор или панель. Крепление фланцевого типа обеспечивает жесткую фиксацию и исключает самопроизвольное расчленение при вибрациях и ударных нагрузках. Угловой патрубок позволяет компактно организовать прокладку кабеля в стесненных условиях монтажного пространства.

Изделие рассчитано на соединение с ответной вилкой серии ШР соответствующего типоразмера. Механизм сочленения обеспечивает надежный электрический контакт и защиту от неправильной ориентации при стыковке. Рабочий ресурс соединения подтвержден гарантированным количеством циклов сочленения-расчленения — не менее 500.
