Назначение

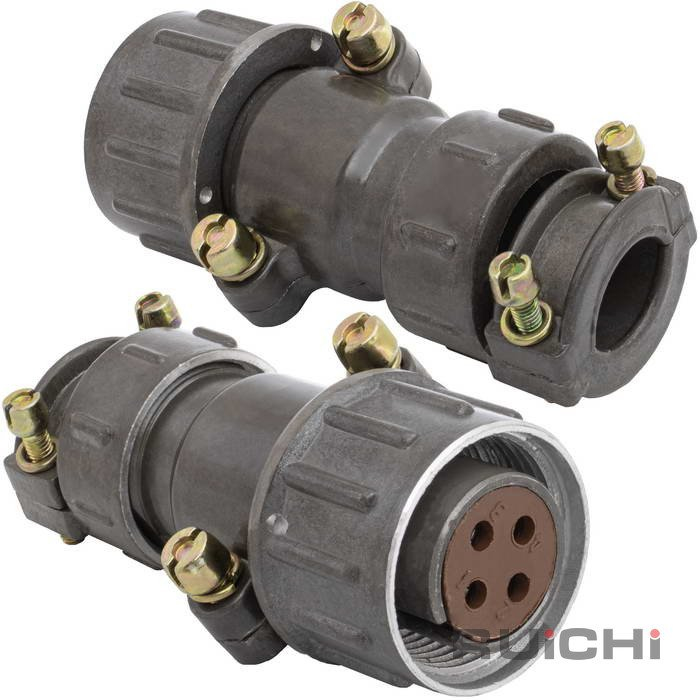

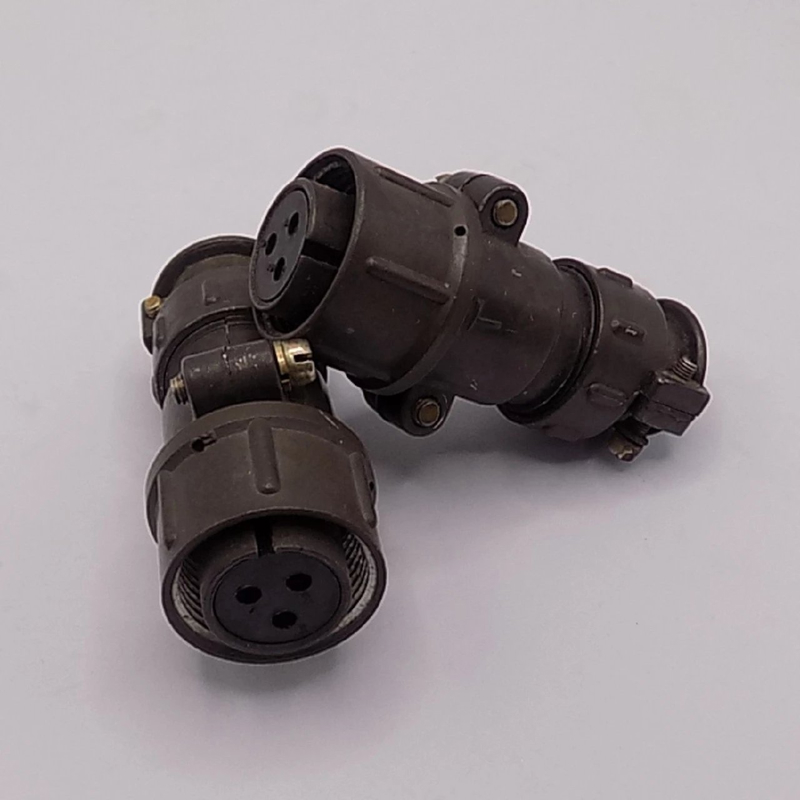

ШР20СК4НГ4 — приборная розетка цилиндрического низкочастотного соединителя серии ШР. Она предназначена для надежного электрического соединения в различных устройствах, включая подключение приборов, сетевого оборудования и электроприборов. Розетка обеспечивает одношпоночную поляризацию и резьбовое соединение, что помогает сохранять правильное взаимное положение контактов при стыковке.

Товар относится к категории ШР20 и имеет артикул 51240. В карточке указан год 2016; производитель в предоставленных данных не указан. Сведения о комплектации, стране производства и гарантии в исходных данных отсутствуют.

Расшифровка обозначения и конструкция

Обозначение ШР20СК4НГ4 расшифровывается по элементам:

• ШР — тип соединителя, негерметичный.
• 20 — условный размер корпуса.
• СК — приборное исполнение с угловым патрубком.
• 4 — количество контактов диаметром 1,5 мм.
• Н — покрытие контактов никелем.
• Г — гайка.
• 4 — повтор указания на четыре контакта.

Конструкция включает угловой патрубок и гайку; контакты имеют никелевое покрытие. Такое исполнение относится к приборным розеткам серии ШР и применяется в составе соединителей соответствующего типа.

Электрические и эксплуатационные характеристики

Розетка рассчитана на рабочее напряжение до 850 В переменного или постоянного тока. Максимальный ток на контакт составляет 10 А, общий ток — до 40 А. Сопротивление одного контакта не превышает 2,5 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

• Климатическое исполнение — УХЛ.
• Рабочая температура — от -60 до +60 °C.
• Ресурс — 500 соединений-расчленений.
• Поляризация — одношпоночная.
• Соединение — резьбовое.

Применение

ШР20СК4НГ4 применяется для подключения приборов, сетевого оборудования и электроприборов, где требуется цилиндрическое низкочастотное электрическое соединение с четырьмя контактами диаметром 1,5 мм. Благодаря одношпоночной поляризации и резьбовому соединению розетка подходит для устройств, в которых важно обеспечить стабильную стыковку и защиту от неправильного сочленения.

При эксплуатации следует учитывать заявленные параметры: напряжение до 850 В, ток до 10 А на контакт и до 40 А суммарно, температурный диапазон от -60 до +60 °C и ресурс 500 циклов соединения-расчленения. Розетка относится к негерметичному типу соединителей, поэтому условия применения должны соответствовать указанному климатическому исполнению УХЛ.
