Назначение

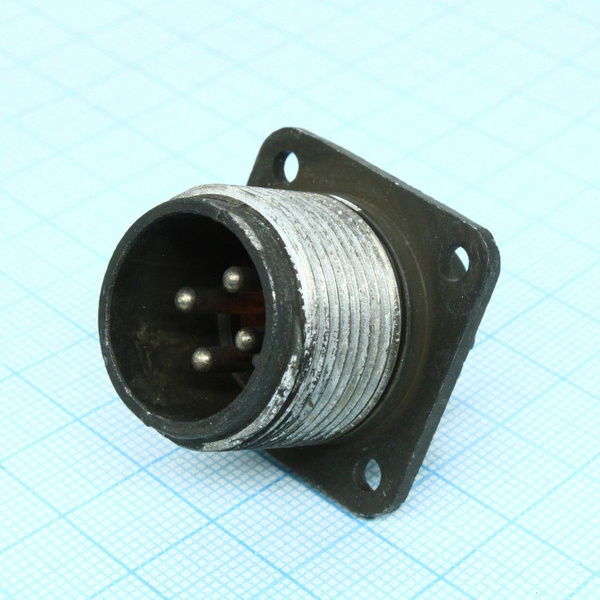

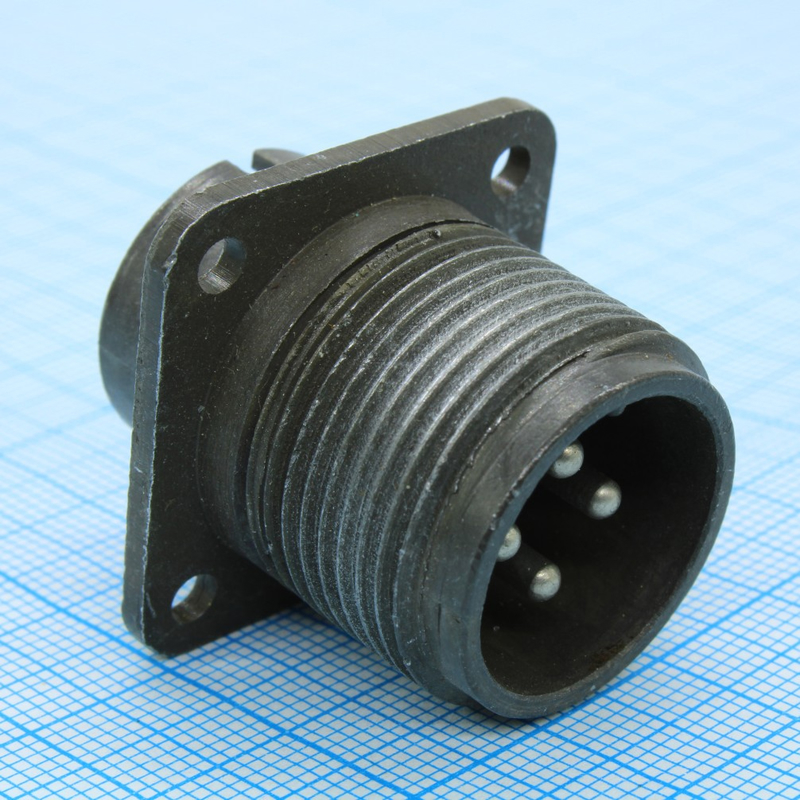

ШР20СК4ЭШ8 — это приборная вилка с угловым патрубком из серии низкочастотных цилиндрических соединителей ШР. Устройство предназначено для радиоэлектронной и радиотехнической аппаратуры как соединитель общего назначения. Изделие используется для соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки, в электро- и радиоаппаратуре. Конструкция подходит для внутреннего монтажа в климатическом исполнении УХЛ, а также для наружного применения при условии защиты от пыли, воды, дождя и солнечного излучения.

Технические характеристики

Вилка ШР20СК4ЭШ8 рассчитана на рабочий ток 25 А и максимальное напряжение постоянного тока до 850 В. Габаритные размеры изделия составляют 65,3 на 43,8 на 30 мм. Монтаж выполняется методом пайки, сочленение — резьбовое. Количество контактов по расшифровке обозначения — 4 (СК4), сочетание контактов — 8. Артикул товара — 9429, категория — ШР20, год выпуска по данным учётной системы — 2016.

Электрические и механические параметры обеспечивают стабильное соединение в цепях постоянного тока с высокой нагрузочной способностью. Резьбовой способ сочленения гарантирует надёжную фиксацию и защиту контактной группы от самопроизвольного разъединения при вибрационных и ударных воздействиях.

Условия эксплуатации

Изделие сохраняет работоспособность в широком диапазоне температур окружающего воздуха — от минус 60°C до плюс 60°C, с возможностью кратковременного повышения температуры до плюс 110°C с учётом перегрева контактов. Устойчивость к механическим воздействиям подтверждена следующими параметрами:

• вибрация синусоидальная — от 1 до 5000 Гц при ускорении 300 м/с²;
• удар одиночный — 5000 м/с²;
• удар многократный — 350 м/с²;
• линейное ускорение — 2000 м/с²;
• пониженное атмосферное давление — 1,3·10⁻⁴ Па;
• минимальная наработка — 1000 часов;
• количество циклов сочленений-расчленений — 500;
• срок сохраняемости — не менее 15 лет.

Применение и конструктивные особенности

Угловой патрубк позволяет компактно размещать вилку в ограниченном пространстве приборных отсеков и монтажных панелей, где прямой ввод кабеля затруднён или нежелателен. Такая конфигурация снижает механическую нагрузку на кабельный ввод при боковом подключении и упрощает трассировку проводников внутри корпуса аппаратуры.

Соединитель предназначен для стационарного и полустационарного применения в радиоэлектронных блоках, измерительных и контрольных приборах, источниках питания и промышленной автоматике. Благодаря заявленным характеристикам вилка может эксплуатироваться в составе оборудования, работающего в условиях умеренно холодного климата и при значительных перепадах температур.

Монтаж контактов выполняется пайкой, что обеспечивает долговременную стабильность электрических соединений и минимальное переходное сопротивление. Резьбовое сочленение с ответной частью исключает люфт и повышает помехозащищённость контакта. Совокупность указанных параметров делает ШР20СК4ЭШ8 универсальным решением для комплектации электро- и радиоаппаратуры различного назначения.
