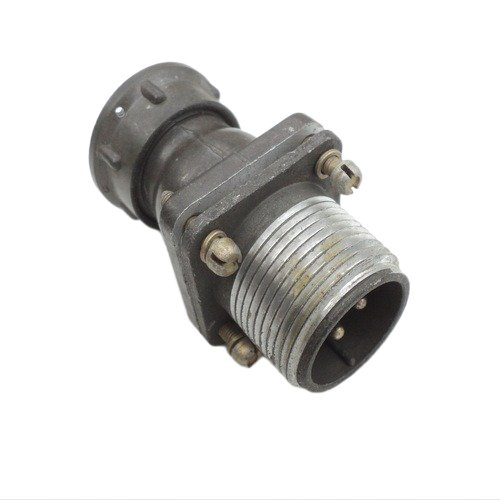

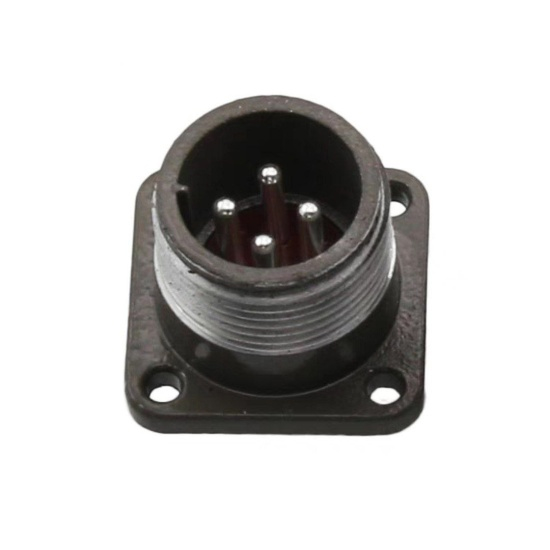

ШР20СК4ЭШ8 — это цилиндрический низкочастотный электрический соединитель общего назначения, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Он выпускается в виде вилки блочной (приборной) с угловым патрубком и экранированием, подходит для радиоэлектронной и радиотехнической аппаратуры.

Расшифровка обозначения

• ШР — тип соединителя (цилиндрический низкочастотный).

• 20 — условный размер корпуса.

• СК — приборная вилка с угловым патрубком.

• 4 — количество контактов (4 шт., диаметром от 1,5 до 9 мм, в данном случае около 2,5 мм).

• Э — экранированный кабель.

• Ш — покрытие контактов серебром.

• 8 — вариант исполнения (с резьбовым соединением и одношпоночной поляризацией).

Технические характеристики

Соединитель рассчитан на рабочий ток от 7 до 50 А на контакт (для данного — около 25 А), сопротивление изоляции не менее 5000 МОм. Он выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с² одиночные), а также пониженное давление до 1,3×10⁻⁴ Па.

Климатическое исполнение

Рабочая температура — от -60 до +60 °C (смена до +110 °C), климат УХЛ2 по ГОСТ 15150-69, подходит для внутреннего монтажа и наружного при защите от дождя, пыли и солнца. Минимальная наработка — 1000 часов, количество соединений-расчленений — 500.
