Назначение

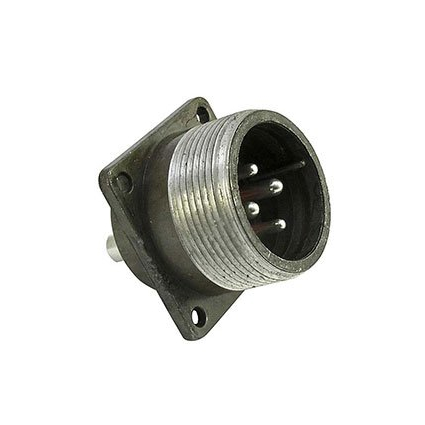

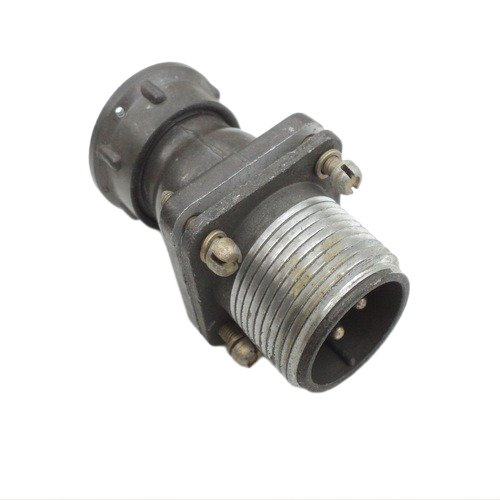

ШР20СК4ЭШ4 — это приборная вилка с угловым патрубком из серии низкочастотных цилиндрических соединителей ШР. Изделие предназначено для радиоэлектронной и радиотехнической аппаратуры как соединитель общего назначения. Вилка используется для соединения и разъединения электрических цепей: проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

Конструкция с угловым патрубком обеспечивает удобный вывод кабеля под углом относительно оси сочленения, что позволяет экономить пространство при внутреннем монтаже и снижает механическую нагрузку на кабель в местах с ограниченным доступом.

Технические характеристики

Соединитель относится к серии ШР20 и имеет следующие подтверждённые параметры:

• Рабочий ток — 10 А.
• Количество контактов — 4.
• Метод монтажа — пайка.
• Сочленение — резьбовое.
• Хвостовики контактов рассчитаны на провода сечением от 1,93 до 2 квадратных миллиметров.
• Габаритные размеры — 65,3 на 43,8 на 30 миллиметров.
• Количество сочленений-расчленений — 500.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.

Резьбовое сочленение гарантирует надёжную фиксацию ответной части и защищает контактную группу от самопроизвольного разъединения при вибрационных и ударных нагрузках. Контакты под пайку позволяют выполнять монтаж в условиях производства и ремонтных мастерских стандартным инструментом.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне внешних воздействий:

• Температура воздуха — от минус 60 до плюс 60 градусов Цельсия; с учётом перегрева контактов допустимо повышение до плюс 110 градусов Цельсия.
• Синусоидальная вибрация в диапазоне от 1 до 5000 герц при ускорении 300 метров на секунду в квадрате.
• Механический удар: одиночный — 5000 метров на секунду в квадрате, многократный — 350 метров на секунду в квадрате.
• Линейное ускорение — 2000 метров на секунду в квадрате.
• Атмосферное давление — до 1,3 на 10 в минус четвёртой степени паскаля.

Изделие подходит для внутреннего монтажа в климатическом исполнении УХЛ, а также для наружного применения при условии защиты от пыли и воды. Такие характеристики позволяют использовать вилку в аппаратуре, эксплуатируемой в жёстких условиях: на транспорте, в промышленном оборудовании, измерительных комплексах и системах связи.

Применение и монтаж

ШР20СК4ЭШ4 применяется при сборке радиоэлектронных блоков, где требуется разъёмное соединение с фиксацией резьбовой накидной гайкой. Угловой патрубок упрощает трассировку кабеля внутри корпусов приборов и стоек, особенно при плотной компоновке узлов. Вилка используется совместно с ответными кабельными или блочными розетками серии ШР20 с соответствующим числом контактов и типом сочленения.

При монтаже провода закрепляются пайкой к хвостовикам контактов. Рекомендуемый диапазон сечения проводников — от 1,93 до 2 квадратных миллиметров. После пайки и сборки корпуса выполняется проверка целостности цепей и надёжности резьбового сочленения. При эксплуатации в условиях повышенной влажности или запылённости необходимо предусмотреть дополнительные защитные кожухи, уплотнительные элементы или размещение соединителя внутри герметичных отсеков аппаратуры.

Ресурс в 500 циклов сочленения и расчленения и минимальная наработка 1000 часов подтверждают пригодность изделия для многократного обслуживания аппаратуры, в том числе при проведении регламентных и ремонтных работ. Срок сохраняемости 15 лет позволяет использовать соединитель в составе долговременных программ производства и хранения оборудования.
