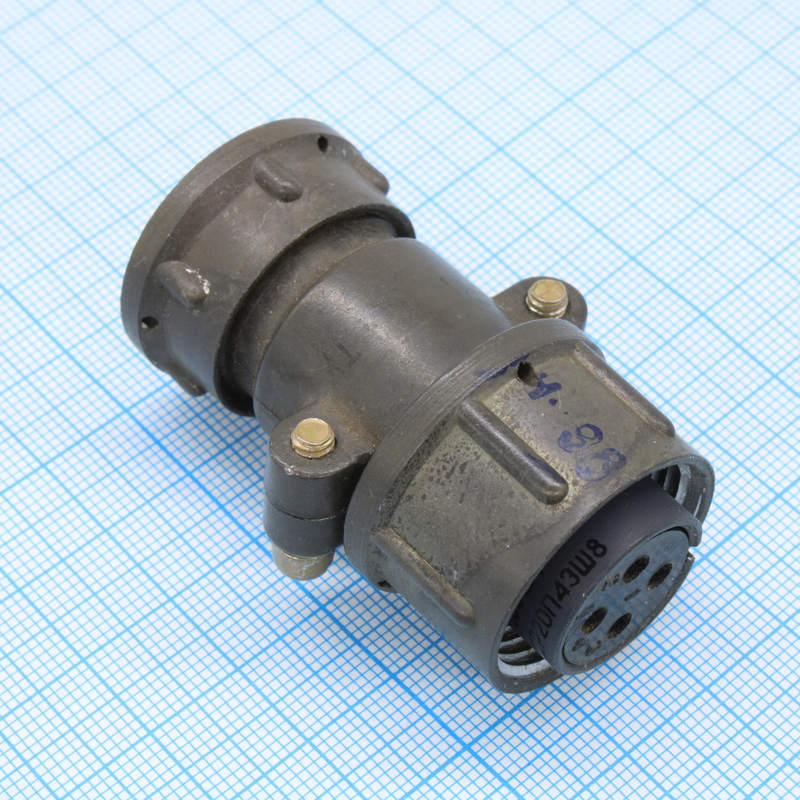

ШР20СК4ЭГ8 — это приборная розетка низкочастотного цилиндрического соединителя серии ШР, выпускавшаяся примерно в 2013–2016 годах. Она предназначена для надежного соединения электрических цепей в электро- и радиоаппаратуре. ?

Применение

розетка используется для внутреннего и наружного монтажа (при защите от пыли и влаги) в климатическом исполнении УХЛ. Подходит для соединения и разъединения проводов, кабелей, узлов и блоков в контрольно-измерительных приборах, радиоэлектронной и радиотехнической аппаратуре.

Характеристики

• Количество контактов: 4, диаметром 2,5 мм. ?

• Рабочий ток на контакт: до 25 А (максимум 35 А).

• Рабочее напряжение: до 850 В переменного или постоянного тока, частота до 3 МГц.

• Сечение провода: не более 3 мм?. ?

• Температурный диапазон: от -60°C до +60°C (с перегревом контактов до +110°C). ?

• Вибрация: 1–5000 Гц, ускорение до 300 м/с?; удар до 5000 м/с? (одиночный).

• Наработка: минимум 1000 часов, сочленения-расчленения: 500 циклов, срок хранения: 15 лет.

Расшифровка: ШР — тип, 20 — размер корпуса, СК — приборная с угловым патрубком, 4 — контакты, Э — экранированный кабель, Г — розетка, 8 — комбинация контактов.
