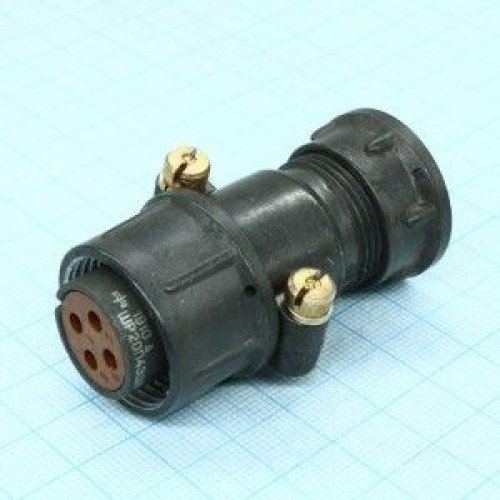

ШР20СК4ЭГ4 — это блочная розетка с угловым кожухом (угловое исполнение Э) из серии низкочастотных цилиндрических соединителей ШР, предназначенная для надежного электрического соединения в промышленных системах.

Основные характеристики

Розетка имеет 4 контакта диаметром 2,5 мм, рассчитана на ток до 25 А на контакт и до 100 А суммарно при напряжении до 850 В переменного или постоянного тока (частота до 3 МГц).
Корпус выполнен из алюминиевого сплава АЛ-11, изоляторы — из карболита К-211-3, контакты — трубчатые разрезные из бронзы БрОЦ4-3 с серебряным покрытием.
Проходной диаметр — 24 мм, монтаж — объемный (пайка), с прямым выводом под экранированный кабель и угловым патрубком (СК/У).

Эта розетка часто используется в сварочном оборудовании (генераторы ГД-4002У2, ВС-350/500), системах управления и слаботочных цепях для подключения кабелей и приборов.

Расшифровка маркировки

• ШР — тип соединителя (цилиндрический низкочастотный).

• 20 — условный размер корпуса.

• СК — блочное исполнение с угловым кожухом (угловой патрубок).

• 4 — количество контактов.

• Э — для экранированного кабеля.

• Г4 — конструктивные особенности (гайка, серия).

Применение

Сочетается с кабельной вилкой (например, ШР20П4НГ4), фиксация накидной гайкой с "ключом" для предотвращения ошибочного подключения; ресурс — до 500 соединений/расчленений.
Работает в диапазоне температур от -60 до +60 °C.
