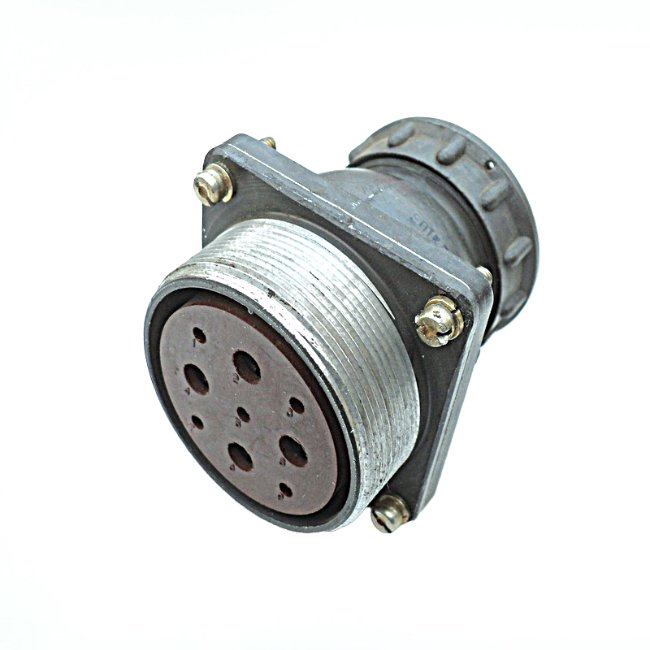

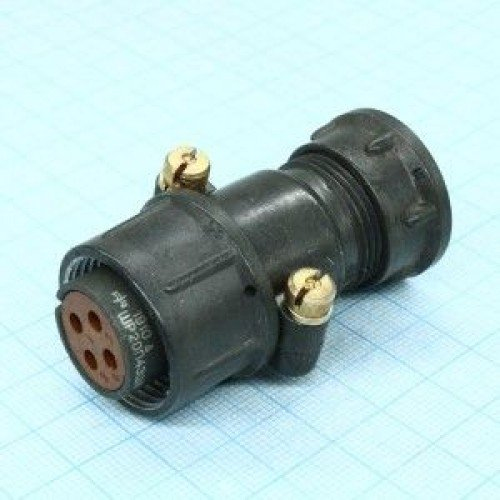

ШР20СК4ЭГ4 представляет собой блочную розетку с угловым кожухом (угловое исполнение Э) из серии цилиндрических низкочастотных соединителей ШР. Это приборная (блочная) часть с 4 контактами, предназначенная для надежного соединения в электрических цепях переменного и постоянного тока частотой до 3 МГц при напряжении до 850 В.

Основные характеристики

Розетка имеет условный размер корпуса 20, проходной диаметр 24 мм и контакты диаметром 2,5 мм с токовой нагрузкой до 25–35 А на контакт (до 100 А на соединитель в целом). Корпус выполнен из алюминиевого сплава АЛ-11, изоляторы — из карболита К-211-3, гнезда контактов — трубчатые разрезные из бронзы БрОЦ4-3 с серебряным или никелевым покрытием (в зависимости от маркировки). Масса изделия не превышает 31 г, рабочий диапазон температур — от -60 до +60 °С.

На изображении показан технический чертёж разъёма ШР с разборной схемой, где видны корпус, контакты и крепления, типичные для серии ШР.

Расшифровка маркировки

• ШР — тип соединителя (цилиндрический штепсельный).

• 20 — условный размер корпуса.

• СК — блочное исполнение с угловым патрубком (кожухом угл Э для экранированного кабеля).

• 4 — количество контактов.

• ЭГ4 — гайка патрубка Э (экранированный кабель), возможно, вариант группировки.

Применение

Такие розетки используются в промышленном оборудовании, включая сварочные аппараты (генераторы ГД-4002У2, ВС-350/500), системы управления и слаботочные цепи выпрямителей. Соединение с вилкой (например, ШР20П4НГ4) фиксируется накидной гайкой с ключом (проточка/выступ) для предотвращения ошибок подключения.

Чертеж демонстрирует фронтальный и sectional вид розетки с расположением контактов и внутренних компонентов.
