Назначение

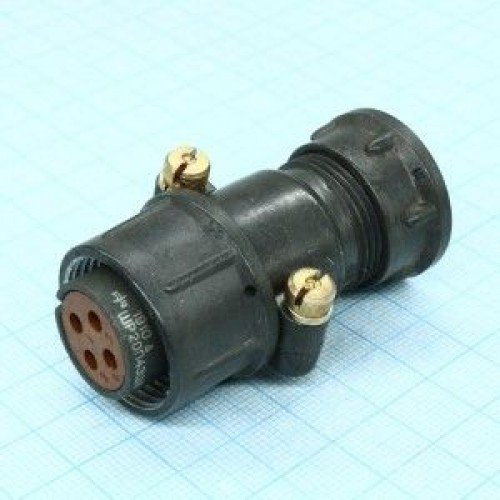

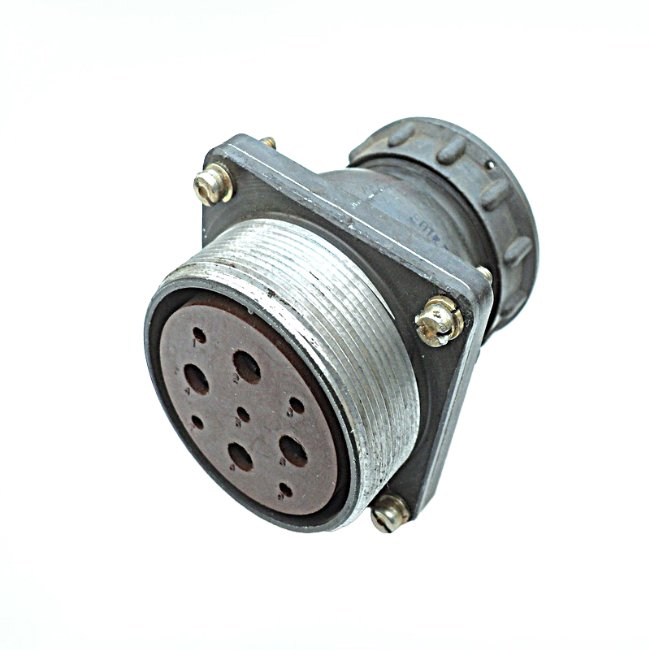

ШР20СК4ЭГ4 представляет собой блочную розетку с угловым кожухом, относящуюся к серии низкочастотных цилиндрических соединителей ШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В. Негерметичная приборная розетка рассчитана на четыре контакта и применяется в составе радиоэлектронной аппаратуры, измерительных приборов, блоков питания и промышленного оборудования, где требуется надёжное разъёмное соединение с резьбовым сочленением и одношпоночной поляризацией корпусов.

Угловой патрубок кожуха обеспечивает компактную установку розетки внутри приборов с ограниченным пространством, позволяя выводить кабель под прямым углом к плоскости монтажа. Ответной частью служит вилка типа ШР20У4ЭГ4 или аналогичная из той же серии соединителей.

Технические характеристики

Соединитель ШР20СК4ЭГ4 обладает следующими подтверждёнными параметрами:

• Проходной диаметр корпуса — 24 мм.
• Диаметр контактов — 2,5 мм.
• Количество контактов — 4.
• Максимальная токовая нагрузка — от 25 до 35 А на один контакт, до 100 А на соединитель в целом.
• Рабочий диапазон температур — от минус 60 °C до плюс 60 °C, с учётом перегрева контактов до плюс 110 °C.
• Сопротивление изоляции — не менее 5000 МОм.
• Масса изделия — около 31 г.
• Ресурс — не менее 500 циклов сочленений-расчленений.
• Наработка — не менее 1000 часов.

Конструкция и материалы

Корпус блочной розетки выполнен из алюминиевого сплава АЛ-11, что обеспечивает достаточную механическую прочность при небольшой массе. Изоляторы изготовлены из прессматериала карболит марки К-211-3, обладающего стабильными диэлектрическими свойствами в широком диапазоне температур. Контакты представляют собой трубчатые разрезные гнёзда из бронзы БрОЦ4-3. Покрытие контактов — серебро, при этом в маркировке с дополнительной литерой «Н» используется никелевое покрытие.

Резьбовое сочленение и одношпоночная поляризация исключают неправильное соединение ответных частей, а угловой кожух защищает место присоединения кабеля и способствует рациональной компоновке внутреннего объёма прибора.

Расшифровка маркировки

Обозначение ШР20СК4ЭГ4 читается следующим образом:

• ШР — тип соединителя (низкочастотный цилиндрический).
• 20 — условный размер корпуса.
• СК — блочная розетка с угловым патрубком (кожухом).
• 4 — число контактов.
• Э — экранированный кабель.
• Г — гнездовая часть (гнёзда).
• 4 — диаметр контактов в миллиметрах.

Изделие применяется в электрических цепях постоянного и переменного тока, соответствует требованиям к соединителям промышленного назначения и подходит для замены однотипных розеток в аппаратуре, выпущенной в период с 1988 по 1990 годы.
