Назначение соединителя ШР20СК4ЭГ4

ШР20СК4ЭГ4 представляет собой блочную (приборную) розетку из серии низкочастотных цилиндрических соединителей типа ШР. Такие соединители предназначены для организации надёжного разъёмного подключения электрических цепей постоянного и переменного тока в составе различного электронного и электротехнического оборудования. Основная задача данной розетки — обеспечивать стабильную электрическую связь между прибором и подключаемым кабелем с возможностью экранирования линий.

Розетка востребована в промышленной автоматике, измерительных приборах, системах контрольно-измерительных приборов и автоматики (КИПиА), а также в распределительных щитах и панелях управления. Благодаря экранированному исполнению её применяют там, где важно снизить уровень помех и защитить передаваемый сигнал от внешних электромагнитных воздействий.

Конструкция и расшифровка обозначения

Маркировка ШР20СК4ЭГ4 содержит информацию о типе, размере и особенностях исполнения соединителя. Ниже приведены подтверждённые данные о конструкции и обозначении.

• ШР — тип низкочастотного цилиндрического соединителя.
• 20 — условный размер корпуса.
• СК — исполнение для приборной части с угловым патрубком, при котором кабель отходит под углом к плоскости панели.
• 4 — количество контактов.
• ЭГ — экранируемое исполнение, где Г указывает на экранирование и особенности контактов или габаритов.
• 4 в конце обозначения — модификация или редакция конструкции.

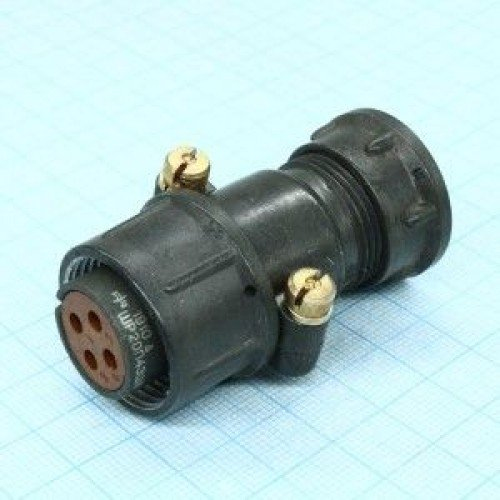

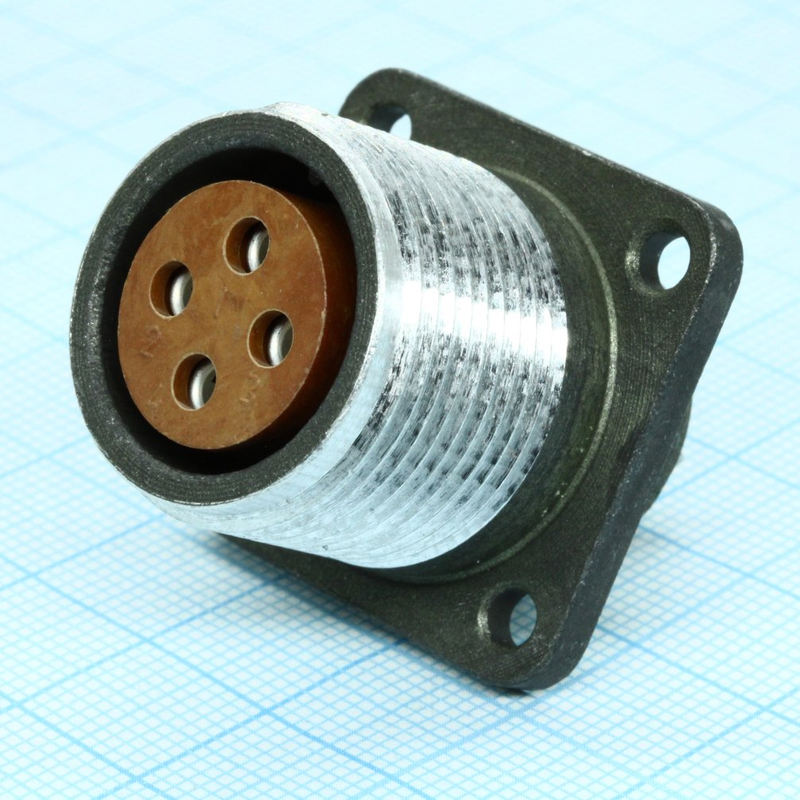

Корпус розетки выполнен цилиндрическим металлическим, сочленение резьбовое. Контактная часть содержит четыре контакта диаметром около 1,5 мм. В конструкции предусмотрены элементы экранирования, рассчитанные на подключение экранированного кабеля.

Электрические параметры

Розетка рассчитана на работу в цепях с рабочим напряжением до 850 В переменного и постоянного тока. Рабочий ток на контакт достигает 10 А, а кратковременно максимальная токовая нагрузка на одиночный контакт может доходить до 20 А.

Сопротивление контакта обычно не превышает 0,0025 Ом, что обеспечивает малое падение напряжения в месте соединения. Сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм, что свидетельствует о высоких изоляционным свойствах соединителя.

Монтаж и условия эксплуатации

Розетка крепится на приборную панель или в блок через монтажное отверстие. Экранированный кабель заводится через угловой патрубок, что удобно при плотной компоновке внутри щита, шкафа или корпуса прибора. Такое исполнение упрощает прокладку кабельных линий в стеснённых условиях.

Соединители серии ШР рассчитаны на эксплуатацию в широком диапазоне температур и способны выдерживать повышенную вибрацию. Это делает ШР20СК4ЭГ4 пригодной для применения на промышленных и транспортных объектах, где предъявляются повышенные требования к надёжности и устойчивости разъёмных соединений.

Области применения

Практическое использование розетки ШР20СК4ЭГ4 охватывает несколько направлений:

1. Подключение измерительных цепей в приборах КИПиА.
2. Организация разъёмных соединений в распределительных щитах и панелях управления.
3. Коммутация цепей в промышленной автоматике и электротехнических устройствах.
4. Монтаж экранированных линий связи в условиях повышенных помех.
5. Использование на транспортных объектах, подверженных вибрационным нагрузкам.

Таким образом, ШР20СК4ЭГ4 является приборной розеткой с четырьмя контактами, угловым патрубком и экранированием, предназначенной для надёжного подключения электрических цепей в составе промышленного, измерительного и транспортного оборудования.
