Назначение

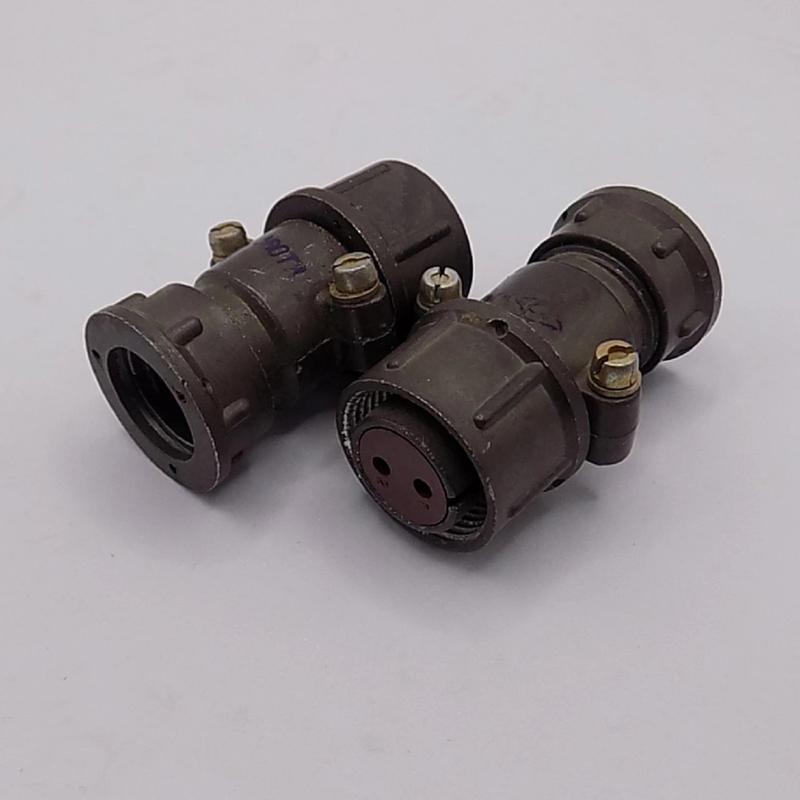

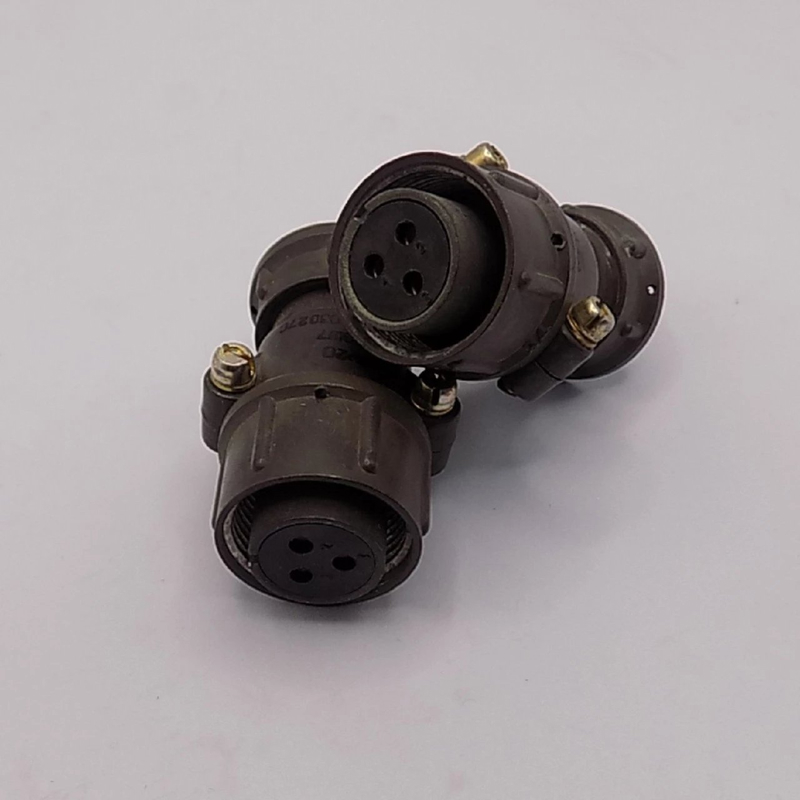

ШР20СК4ЭГ4 (артикул 51244) — низкочастотный цилиндрический соединитель розеточного типа серии ШР. Изделие предназначено для надёжного электрического подключения в цепях радиоэлектронной и радиотехнической аппаратуры. Розетка рассчитана на работу с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В.

Конструкция относится к приборному исполнению с угловым патрубком и гайкой патрубка для экранированного кабеля. Такое исполнение применяется там, где требуется организовать кабельный ввод с фиксацией экрана и угловым направлением патрубка.

Подтверждённые особенности

Электрические параметры

• Максимальное напряжение — 850 В постоянного тока или амплитудное значение переменного напряжения.
• Рабочий ток — до 10 А на контакт.
• Рабочая частота переменного тока — до 3 МГц.
• Количество контактов — 4, диаметр контакта — 1,5 мм.
• Контактная система розетки — гнездовые контакты.

Конструкция и материалы

Контакты изготовлены из латуни с серебряным покрытием и выполнены извлекаемыми. Резьбовое сочленение обеспечивает фиксацию ответной части. Корпус выполнен из алюминиевого сплава с оксидированием, что придаёт изделию прочность и устойчивость к вибрационным и ударным нагрузкам.

• Тип соединителя — низкочастотный цилиндрический, розеточный.
• Условный размер корпуса — 20.
• Исполнение — приборное, с угловым патрубком.
• Патрубок — с гайкой для экранированного кабеля.
• Габариты — нормальные.

Условия эксплуатации и ресурс

• Диапазон рабочих температур — от -60 до +60 °C, климатическое исполнение УХЛ.
• Вибрация — 1–5000 Гц при ускорении до 30 g.
• Механические удары — до 500 g.
• Ресурс — 500 сочленений-расчленений.
• Срок хранения — до 15 лет.

Обозначение и исполнение

В маркировке ШР20СК4ЭГ4 отражены основные признаки изделия. ШР обозначает низкочастотный цилиндрический соединитель, 20 — условный размер корпуса, СК — приборное исполнение с угловым патрубком, 4 — количество контактов диаметром 1,5 мм, Э — гайку патрубка для экранированного кабеля, Г — нормальные габариты, последняя 4 — сочетание гнездовых контактов.

Применение и совместимость

Розетка ШР20СК4ЭГ4 применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации электрических цепей. По описанию она подходит для внутреннего и наружного монтажа при обеспечении защиты от пыли и влаги. Изделие может использоваться в условиях вибрации и механических ударов, указанных в характеристиках.

Для сочленения розетка часто применяется с вилками типа ШР20П4ЭГ4 или аналогами серий 2РТ. При подборе ответной части следует учитывать количество и диаметр контактов, тип контактной системы, исполнение патрубка и способ фиксации кабеля.
