Назначение и область применения

ШР20СК3НШ7 — это приборная вилка цилиндрического соединителя серии ШР с угловым патрубком. Устройство предназначено для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Соединитель применяется как компонент общего назначения для работы в цепях постоянного и переменного тока частотой до 3 МГц.

Изделие рассчитано на эксплуатацию в составе электро- и радиоаппаратуры различного профиля. Вилка подходит для внутреннего монтажа в климатическом исполнении УХЛ, а также для наружного размещения при условии защиты от пыли, воды, дождя и прямого солнечного излучения. Конструкция с угловым патрубком обеспечивает удобный вывод кабеля в ограниченном пространстве, что особенно востребовано при компоновке приборных отсеков и стоек.

Подтверждённые технические особенности

Соединитель ШР20СК3НШ7 характеризуется следующими параметрами, заявленными для данной серии:

• рабочий ток на один контакт — 25 А;
• максимальное напряжение — до 850 В (амплитудное значение);
• количество сочленений и расчленений — 500 циклов;
• минимальная наработка — 1000 часов;
• срок сохраняемости — не менее 15 лет;
• способ сочленения — резьбовой;
• способ монтажа — пайка;
• габаритные размеры — 65 на 55,4 на 30 мм;
• диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия;
• устойчивость к вибрации в диапазоне 1–5000 Гц при ускорении до 300 метров на секунду в квадрате;
• устойчивость к одиночным ударам с ускорением до 5000 метров на секунду в квадрате и многократным ударам с ускорением до 350 метров на секунду в квадрате;
• работоспособность при пониженном давлении 1,3 на 10 в минус четвёртой степени паскаля.

Резьбовое сочленение гарантирует стабильное механическое удержание ответной части и защиту контактной группы от самопроизвольного разъединения. Пайка как метод монтажа обеспечивает надёжный электрический контакт и совместимость с традиционными технологиями сборки радиоэлектронной аппаратуры.

Конструктивные и эксплуатационные характеристики

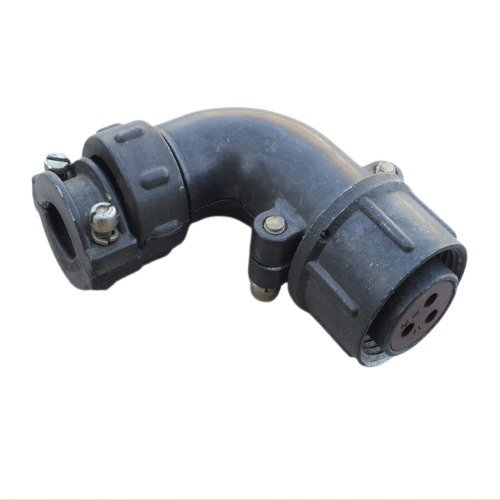

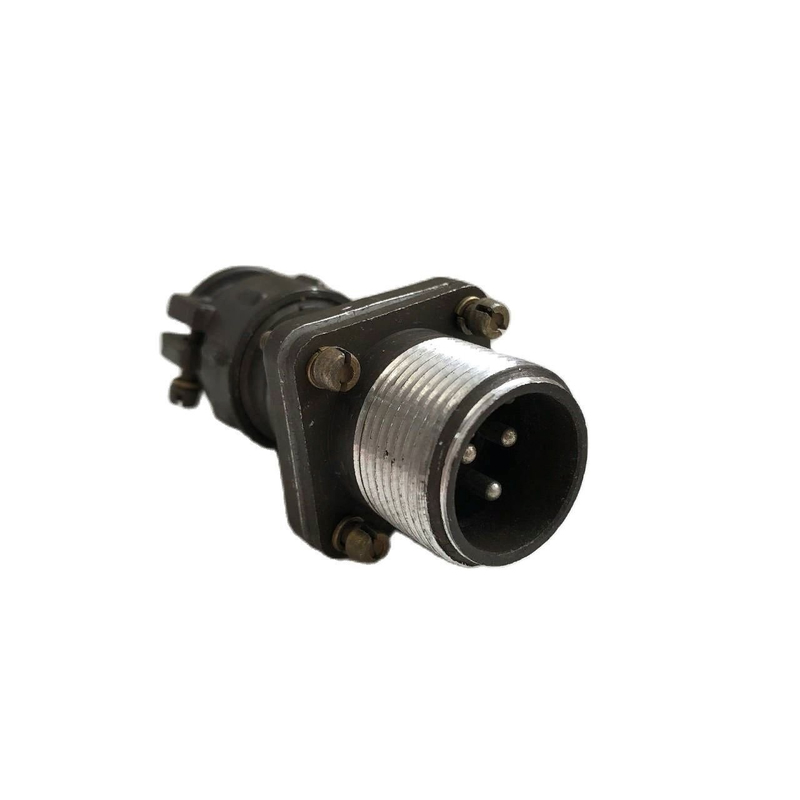

Корпус вилки выполнен в цилиндрическом исполнении с угловым патрубком, что определяет удобство подвода монтажных проводов под прямым углом к оси сочленения. Такая конфигурация снижает механическую нагрузку на кабельный ввод и упрощает прокладку жгутов внутри приборов. Указанные габаритные размеры 65 на 55,4 на 30 мм позволяют учитывать изделие при проектировании посадочных мест и компоновке узлов оборудования.

Температурный диапазон от минус 60 до плюс 60 градусов Цельсия расширяет область применения соединителя в условиях умеренного и холодного климата, а способность выдерживать кратковременный перегрев контактов до плюс 110 градусов Цельсия обеспечивает запас по тепловым нагрузкам при длительной работе на предельных токах. Заявленная стойкость к вибрационным и ударным воздействиям делает вилку пригодной для установки в аппаратуру, эксплуатируемую на подвижных объектах и в условиях механических нагрузок.

Особенности монтажа и совместимость

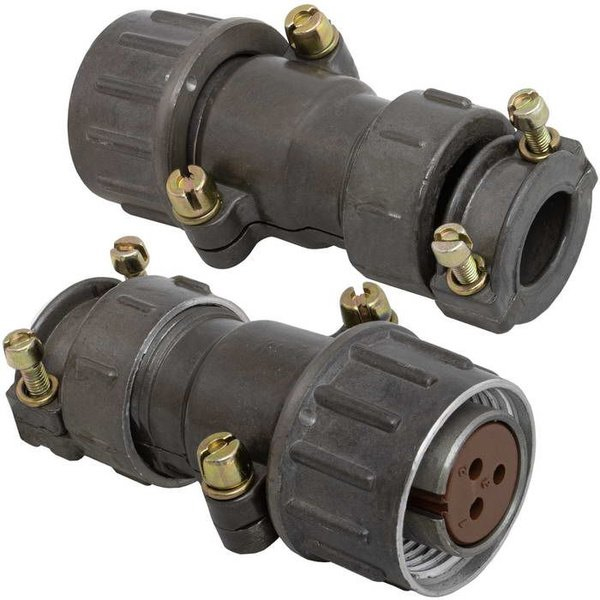

Вилка ШР20СК3НШ7 предназначена для ответного сочленения с розетками соответствующей серии ШР20. Паяное соединение контактов требует аккуратного соблюдения температурного режима пайки, чтобы исключить повреждение изоляторов и нарушение центровки контактных штырей. При монтаже следует обеспечивать достаточный радиус изгиба проводников в зоне углового патрубка для снижения механических напряжений в местах пайки.

Изделие выпускалось в период 2013–2016 годов и относится к категории соединителей ШР20. При подборе совместимых компонентов необходимо учитывать электрические параметры цепи, диаметр монтажных проводов и конструктивное исполнение ответной части. Применение в наружных условиях допускается только при организации дополнительной защиты от атмосферных воздействий, поскольку открытое исполнение не рассчитано на прямое попадание влаги и пыли.
