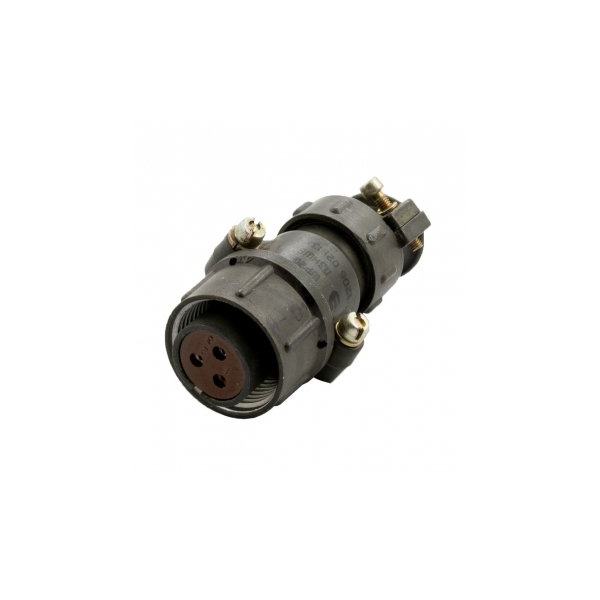

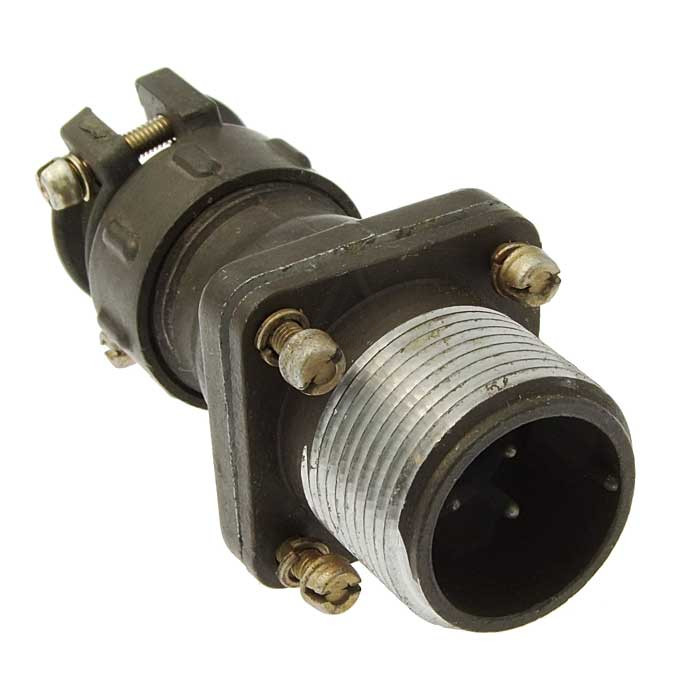

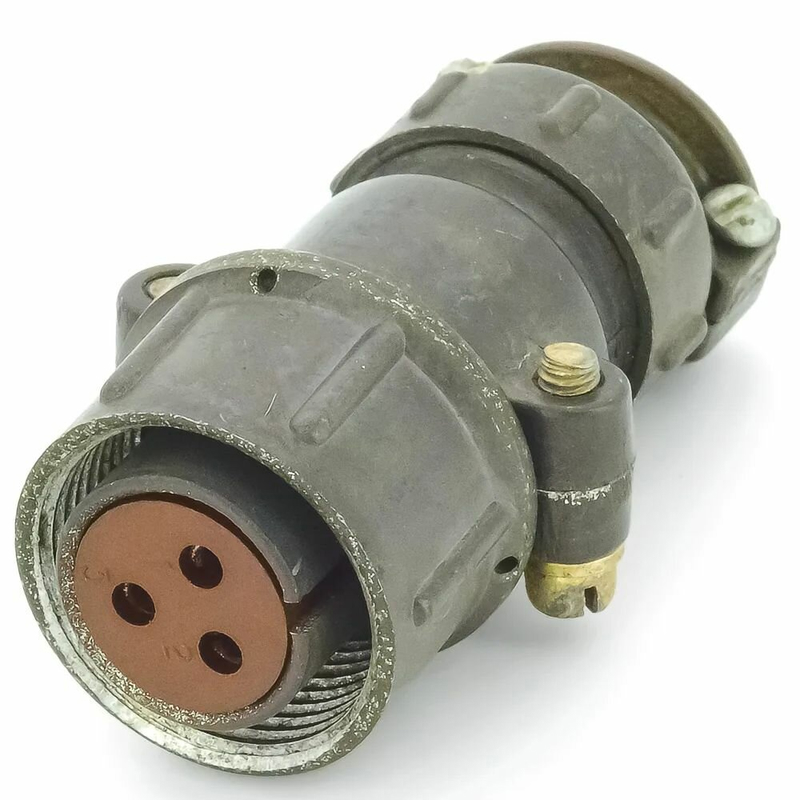

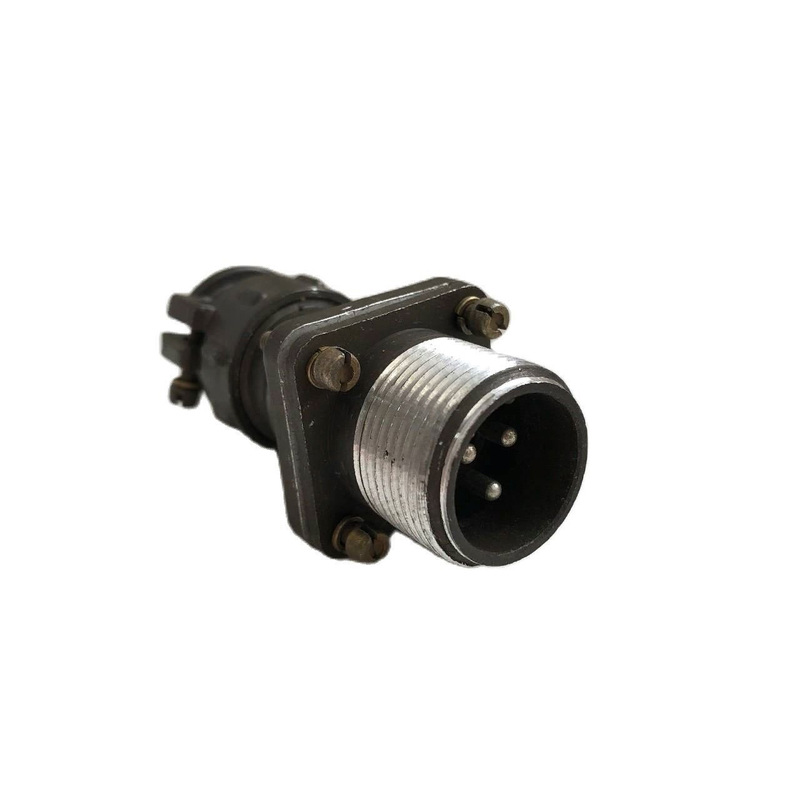

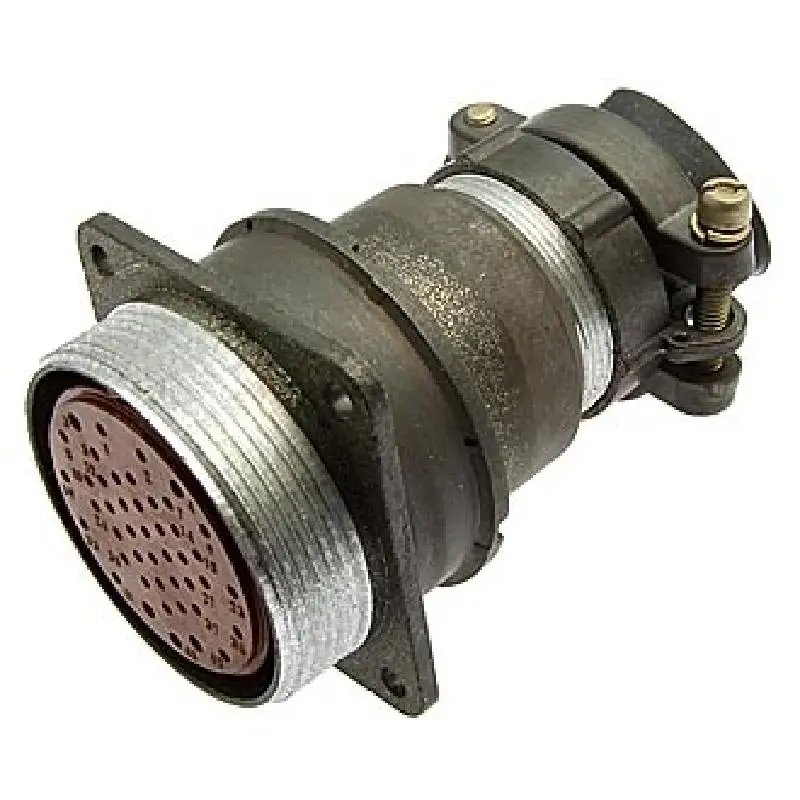

ШР20СК3НШ6Н — это низкочастотный цилиндрический электрический разъём российского производства, предназначенный для соединения в электрических цепях переменного и постоянного тока частотой до 3 МГц. Он относится к серии ШР20 с условным размером корпуса 20 и используется в радиоэлектронной аппаратуре.

Расшифровка обозначения

• ШР — тип соединителя (средний размер, резьбовое соединение).

• 20 — условный размер корпуса.

• С — приборная часть с угловым патрубком.

• К — кабельная часть с прямым патрубком (вариант исполнения).

• 3 — количество контактов.

• НШ6 — контакты диаметром 1,5 мм с покрытием никелем; 6 обозначает тип контакта Ø1,5 мм; Н — никель.

Основные характеристики

• Количество контактов: 3 шт. (Ø 1,5 мм).

• Максимальная токовая нагрузка: до 10 А на контакт, до 30 А общая.

• Рабочая частота: до 3 МГц.

• Сопротивление контакта: не более 2,5 мОм.

• Напряжение: до 850 В (амплитудное).

• Климатическое исполнение: УХЛ (умеренный и холодный климат), негерметичный.

Надёжность и условия эксплуатации

Соединитель выдерживает 500 циклов соединений-расчленений и имеет минимальную наработку 1000 часов. Он устойчив к вибрации (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с² одиночные) и работает при температурах от -60 до +60 °C. Сопротивление изоляции — не менее 5000 МОм.
