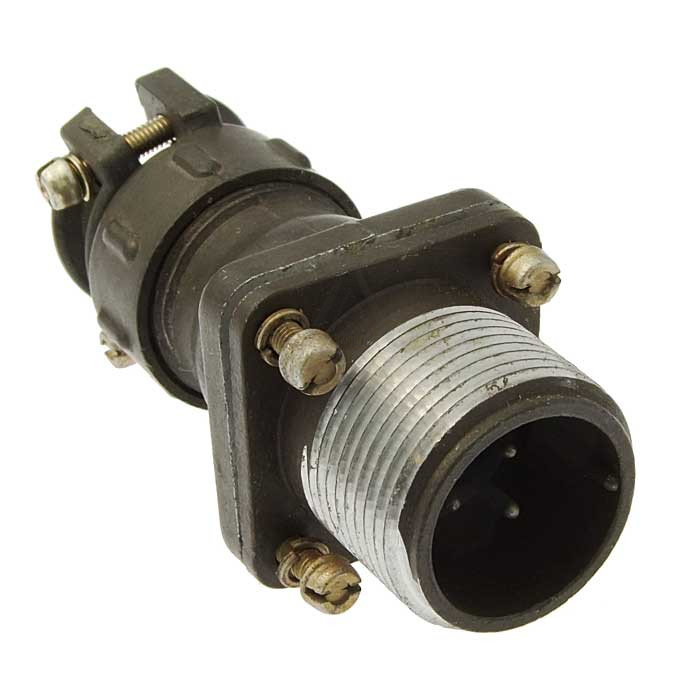

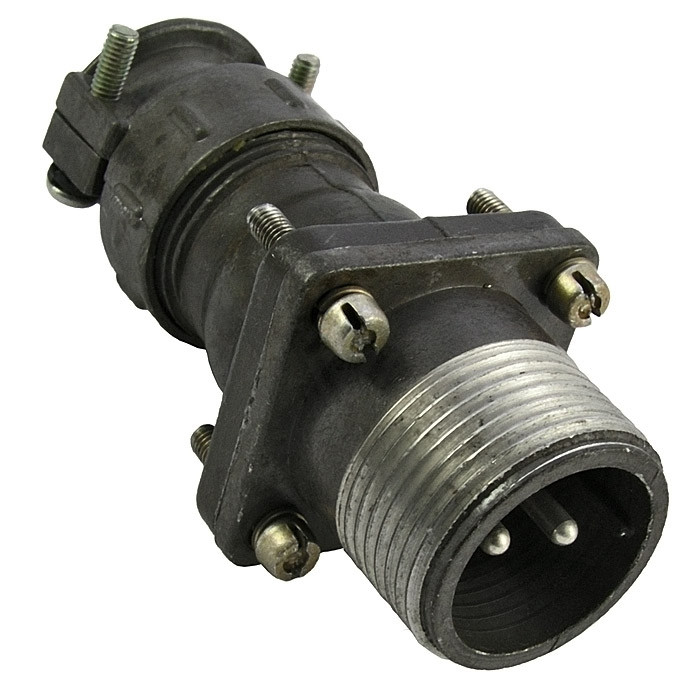

Вилка ШР20СК3НШ6 относится к серии цилиндрических низкочастотных соединителей типа ШР, предназначенных для коммутации электрических цепей постоянного и переменного тока в промышленном и приборном оборудовании.

• ШР — тип соединителя (низкочастотный, резьбового сочленения).

• 20 — условный размер корпуса (диаметр примерно 20 мм).

• СК — конструктивное исполнение приборной части: корпус с угловой (сбоковой) разводкой патрубка.

• 3 — количество контактов‑штырей в вилке.

• Н — гайка патрубка для подключения неэкранированного кабеля.

• Ш — часть соединителя: вилка (штыревые контакты).

• 6 — сочетание контактов (схема разводки и взаимное расположение контактов по стандарту серии ШР).

• Рабочий ток — до 10 А на контакт.

• Максимальное рабочее напряжение постоянного тока — до 850 В.

• Контакты — диаметром 1,5 мм , с покрытием серебро , сопротивление контакта не более 2,5 мОм.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Соединение с розеткой — резьбовое , количество допустимых сочленений‑расчленений — до 500.

• Минимальная наработка — 1000 часов.

• Монтаж контактов выполняется пайкой провода на хвостовики контактов.

• Допускаемое сечение подключаемого провода — не более 1,93 мм² (на один хвостовик).

• Температурный диапазон эксплуатации — примерно от −60 до +60 °C , с возможным перегревом контактов до +110 °C.

• Климатическое исполнение — УХЛ , для внутренней и наружной установки (при дополнительной защите от пыли и влаги).

• Вибрационная нагрузка: диапазон частот 1–5000 Гц , ускорение до 300 м/с².

• Механический удар: одиночный до 5000 м/с² , многократный до 350 м/с².

• Габаритные размеры вилки: порядка 65×55,4×30 мм (длина × высота × глубина/толщина).
