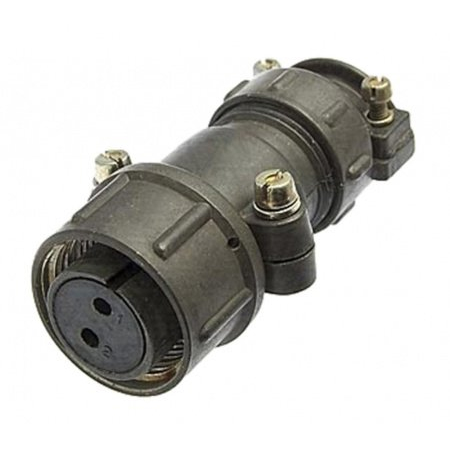

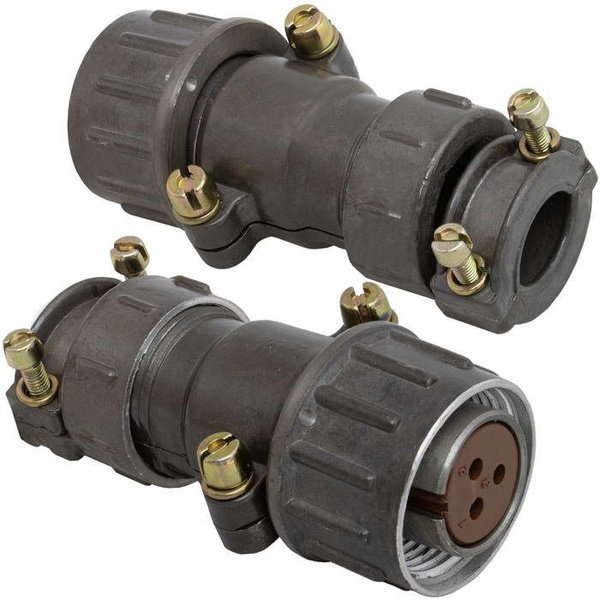

ШР20СК3НШ6 ВИЛКИ 2016г

Цена:

2500 ₽

В наличии: 84 шт.

Технические характеристики

Вилка ШР20СК3НШ6 — это цилиндрический низкочастотный разъём серии ШР, предназначенная для соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) в промышленной и радиоэлектронной аппаратуре.

ШР — тип соединителя (цилиндрический, низкочастотный).
20 — условный диаметр корпуса (габарит 20).
СК — приборная часть с угловым патрубком.
3 — количество контактов.
Н — предназначен для неэкранированного кабеля.
Ш — вилка (штыревая часть).
6 — конкретное сочетание контактов по схеме подключения.

Рабочий ток — до 10 А.
Максимальное напряжение постоянного тока — не более 850 В.
Диаметр контактов — 1,5 мм, покрытие контактов — серебро, сопротивление контакта — около 2,5 мОм.
Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Разъём применяется внутри аппаратуры и наружно (при дополнительной защите от пыли и влаги) в климатическом исполнении УХЛ.

Диапазон рабочих температур: примерно от −60 °C до +60 °C , с возможным перегревом контактных зон до +110 °C.
Соединение — резьбовое , с хвостовиками контактов под пайку проводов сечением до ~1,93 мм².
Габаритные размеры — около 65×55,4×30 мм, число сочленений‑расчленений — не менее 500, минимальная наработка — не менее 1000 часов.

Разъём рассчитан на работу в условиях синусоидальной вибрации (частоты 1–5000 Гц, ускорение до ~300 м/с²) и механических ударов.
Срок сохраняемости изделия без применения — не менее 15 лет.

Описание

Назначение и область применения

ШР20СК3НШ6 ВИЛКИ — это вилка цилиндрического низкочастотного разъёма серии ШР. Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц в промышленной и радиоэлектронной аппаратуре. Разъём применяется внутри аппаратуры, а также при наружном использовании с дополнительной защитой от пыли и влаги. Климатическое исполнение — УХЛ.

Товар относится к категории ШР20, артикул — 51234. В карточке товара указан год 2016; сведения о производителе не приведены.

Расшифровка обозначения и конструктивные особенности

Обозначение ШР20СК3НШ6 содержит сведения о типе, габарите, исполнении и количестве контактов. Ниже приведена расшифровка по данным каталога.

ШР — тип соединителя: цилиндрический низкочастотный.
20 — условный диаметр корпуса, габарит 20.
СК — приборная часть с угловым патрубком.
3 — количество контактов.
Н — исполнение для неэкранированного кабеля.
Ш — вилка, то есть штыревая часть соединителя.
6 — конкретное сочетание контактов по схеме подключения.

Соединение частей разъёма — резьбовое. Хвостовики контактов рассчитаны на пайку проводов сечением до примерно 1,93 мм². Габаритные размеры изделия составляют около 65 на 55,4 на 30 мм.

Электрические характеристики

Параметры разъёма рассчитаны на работу в составе промышленной и радиоэлектронной аппаратуры. Основные электрические показатели приведены ниже.

Рабочий ток — до 10 А.
Максимальное напряжение постоянного тока — не более 850 В.
Диаметр контактов — 1,5 мм.
Покрытие контактов — серебро.
Сопротивление контакта — около 2,5 мОм.
Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
Рабочая частота соединяемых цепей — до 3 МГц.

Условия эксплуатации и ресурс

Разъём рассчитан на эксплуатацию в диапазоне температур примерно от минус 60 °C до плюс 60 °C. Допускается перегрев контактных зон до плюс 110 °C. Изделие должно выдерживать синусоидальную вибрацию с частотами от 1 до 5000 Гц и ускорением до примерно 300 м/с², а также механические удары.

Число сочленений-расчленений составляет не менее 500. Минимальная наработка — не менее 1000 часов. Срок сохраняемости изделия без применения — не менее 15 лет.

Сведения карточки товара

Наименование — ШР20СК3НШ6 ВИЛКИ, артикул — 51234, категория — ШР20, год — 2016. Краткое описание и производитель в карточке товара не указаны. Указанные выше параметры относятся к типовому исполнению разъёма ШР20СК3НШ6 и приведены по имеющемуся описанию.
