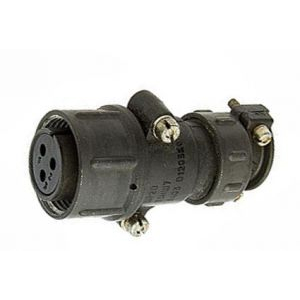

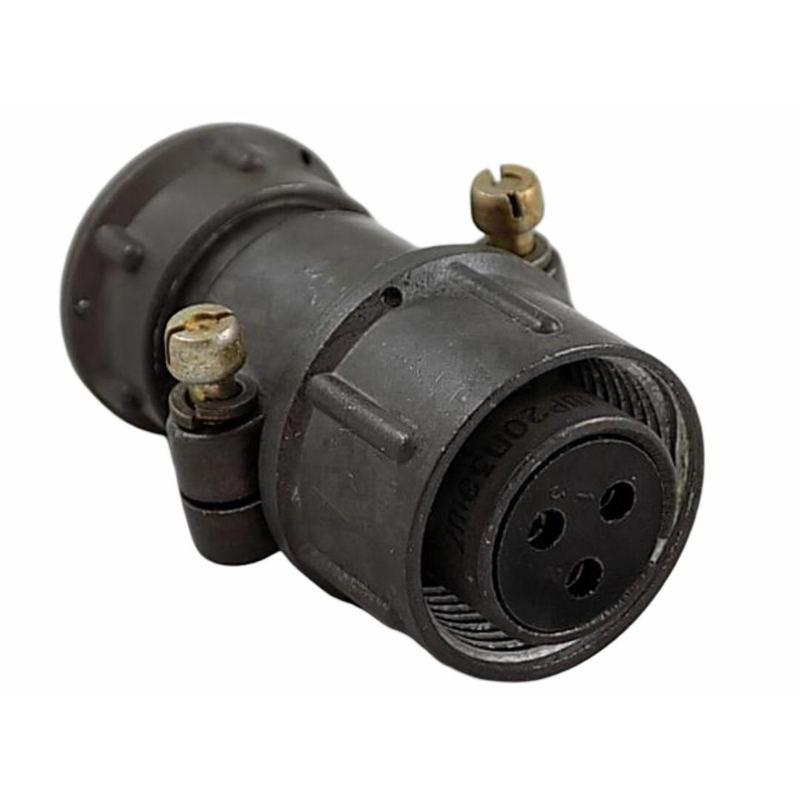

ШР20СК3НГ7 — это приборная розетка с угловым патрубком из серии низкочастотных цилиндрических соединителей общего назначения. Она предназначена для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. ?

Применение

розетка используется для внутреннего и наружного монтажа (при защите от пыли и влаги) в электро- и радиоаппаратуре. Подходит для работы в цепях постоянного и переменного тока частотой до 3 МГц, а также для соединения проводов, кабелей, узлов и блоков.

Характеристики

Рабочий ток — 25 А, максимальное напряжение постоянного тока не указано в доступных данных. Количество сочленений-расчленений — 500, минимальная наработка — 1000 часов, срок сохраняемости — не менее 15 лет. Монтаж осуществляется пайкой, хвостовики контактов подходят для проводов сечением до 3 мм? (не более 3 припаек). Климатическое исполнение — УХЛ, температура эксплуатации от -60°C до +60°C (с учетом перегрева контактов до +110°C). Габариты — около 65,8?30?30 мм, сочленение резьбовое. Выдерживает вибрацию (до 5000 Гц), удары и линейное ускорение до 2000 м/с?.
