Назначение

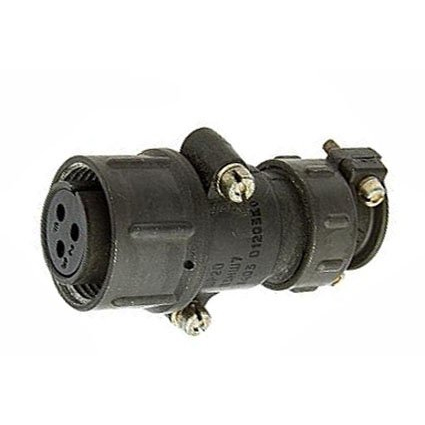

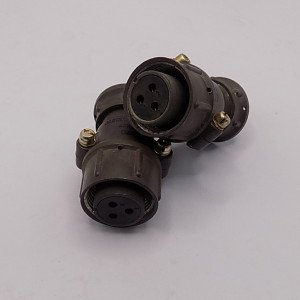

ШР20СК3НГ7 — розетка из серии цилиндрических низкочастотных соединителей ШР. По данным каталога, изделие предназначено для монтажа в электрических цепях постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре общего назначения. Артикул товара — 51233, категория — ШР20.

В обозначении указана приборная часть с угловым патрубком и гнездовая конструкция розетки. Такое исполнение применяется как приборная розетка для стационарной или переносной аппаратуры, где требуется прочное и виброустойчивое соединение с возможностью коммутации достаточно больших токов.

Расшифровка обозначения

• ШР — тип соединителя, цилиндрический разъем серии ШР.
• 20 — условный габарит или размер корпуса.
• СК — приборная часть с угловым патрубком.
• 3 — количество контактов, три контакта.
• Н — исполнение для неэкранированного кабеля.
• Г — конструкция розетки, гнездовая часть.
• 7 — сочетание контактов: три контакта диаметром 2,5 мм.

Подтверждённые электрические параметры

Соединитель рассчитан на работу в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц при напряжении до 850 В, указанном как амплитудное значение. Максимальный рабочий ток на один контакт достигает 25 А, а полная максимальная токовая нагрузка на три контакта — до 75 А.

• Диаметр контактов — 2,5 мм.
• Сопротивление контакта — не более 1 мОм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
• Количество циклов сочленения и расчленения — не менее 500.
• Минимальная наработка — около 1000 часов.
• Срок сохраняемости — не менее 15 лет.

Климатические и механические характеристики

Разъем относится к негерметичным соединителям и рассчитан на применение в климатическом исполнении УХЛ, то есть внутреннее и наружное, при дополнительной защите от пыли и влаги. Рабочий температурный диапазон с учетом перегрева контактов составляет примерно от −60 °C до +110 °C.

• Синусоидальная вибрация — в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с².
• Ударные нагрузки одиночного действия — до 5000 м/с².
• Ударные нагрузки многократного действия — до 350 м/с².

Применение и особенности конструкции

ШР20СК3НГ7 применяется как розетка приборная с угловым патрубком. Чаще всего она используется для монтажа в стационарную или переносную аппаратуру, где требуется надежное, достаточно мощное и вибростойкое соединение. Изделие подходит для цепей с рабочими токами до указанных значений и для условий, соответствующих климатическому исполнению УХЛ при дополнительной защите от пыли и влаги.

По данным описания, контакты изготавливаются из латуни с серебряным покрытием, что обеспечивает низкое контактное сопротивление и стойкость к окислению. Корпус, как правило, выполняется пластмассовым. Перед применением следует учитывать, что соединитель является негерметичным, поэтому при наружной эксплуатации требуется дополнительная защита от пыли и влаги.
