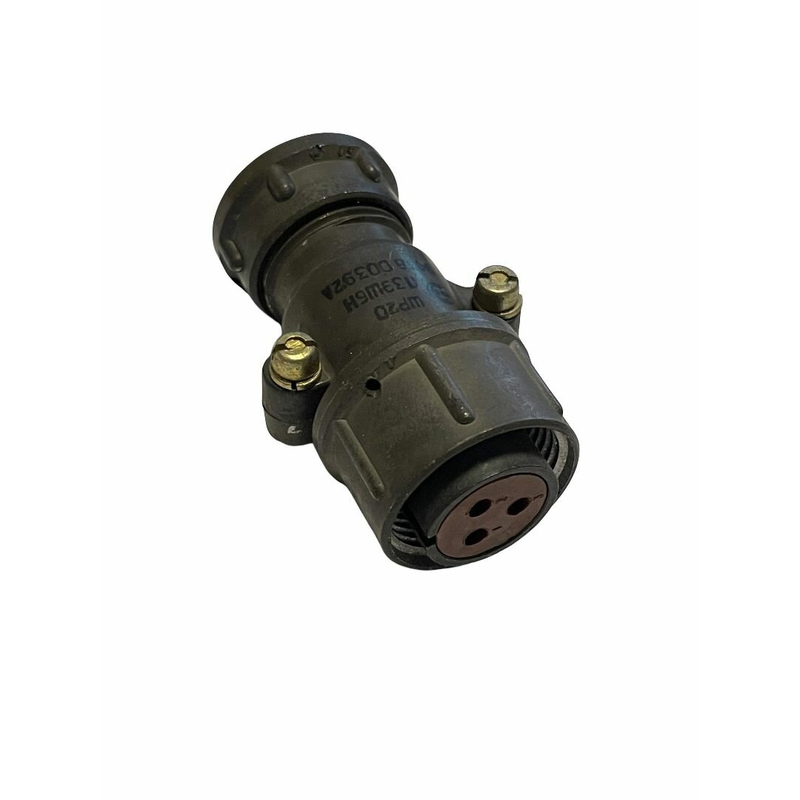

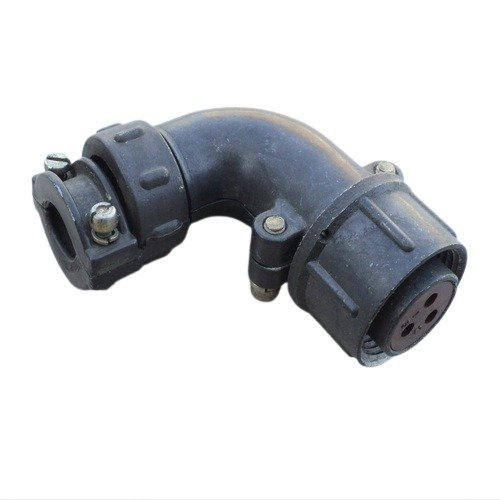

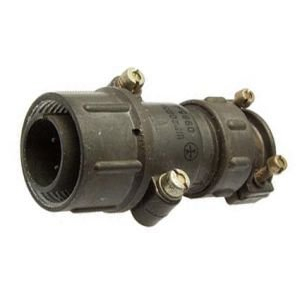

ШР20СК3НГ6 — это розетка низкочастотного цилиндрического соединителя серии ШР, приборная с угловым патрубком.
Она предназначена для соединения электрических цепей в электро- и радиоаппаратуре, включая монтаж с экранированными или неэкранированными кабелями.

Применение

Используется во внутренних условиях климатического исполнения УХЛ2 для работы в цепях постоянного и переменного тока до 3 МГц при напряжении до 850 В (амплитудное).
Допускается наружный монтаж при защите от дождя, динамической пыли и солнечного излучения.
Сочленяется с вилка ми ШР, 2РТТ или 2РТ-А, поляризация одношпоночная, монтаж — пайка. ?

Характеристики

• Количество контактов: 3 шт (диаметр 1,5 мм, группа 6).

• Рабочий ток на контакт: до 10 А. ?

• Покрытие контактов: серебро или никель.

• Рабочая температура: от -60 до +60 °C (с учетом перегрева до +110 °C). ?

• Вибрация: синусоидальная 1–5000 Гц, механический удар до 5000 м/с?.

• Наработка: минимум 1000 часов, сочленений-расчленений — 500.
