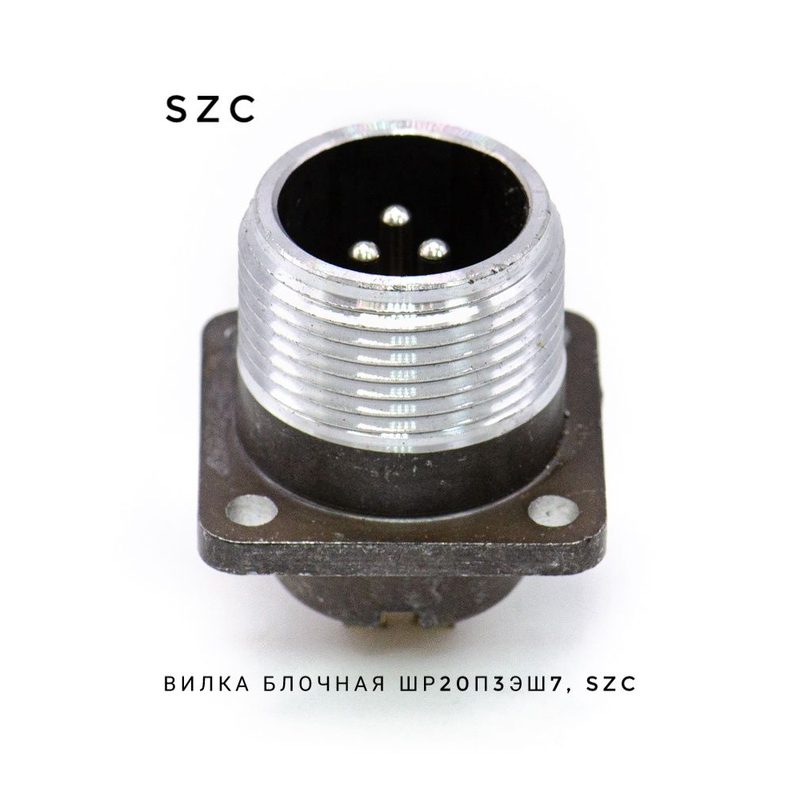

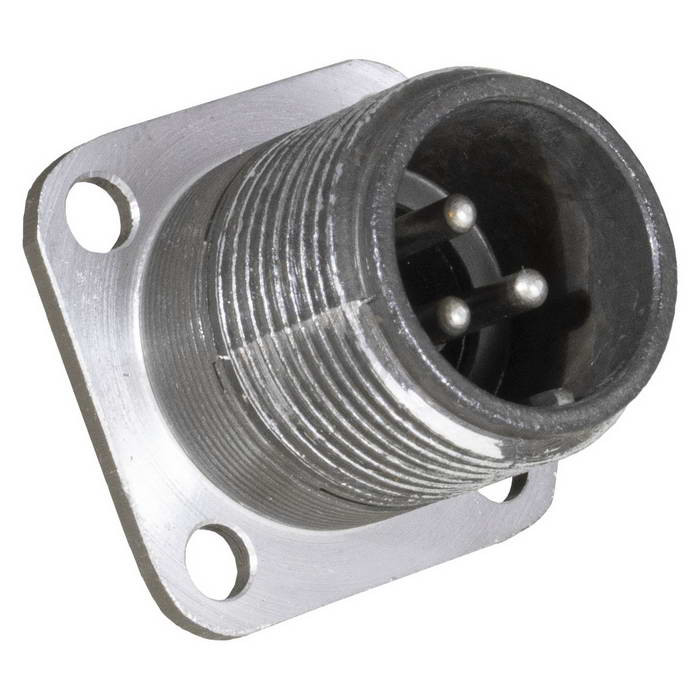

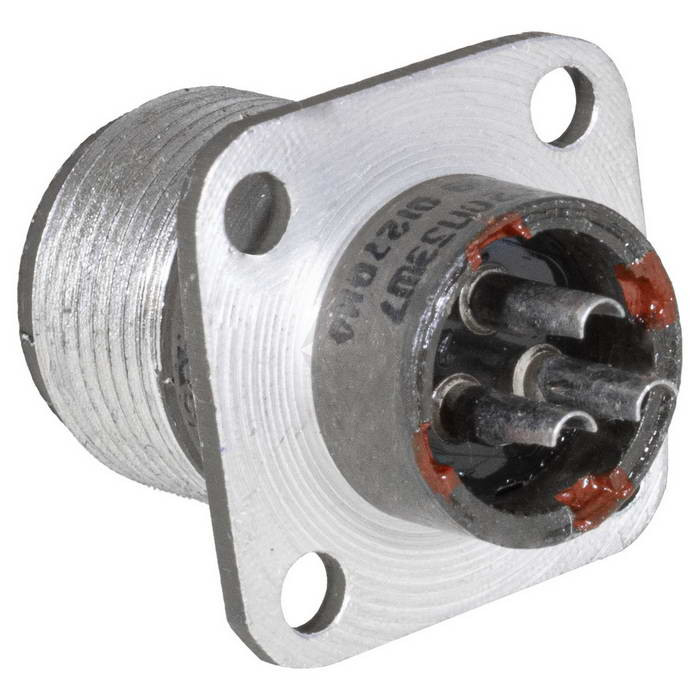

ШР20СК3ЭШ7 — это цилиндрический низкочастотный разъём серии ШР, выполненный в виде приборной (блочной) вилки «5» для соединения кабелей и аппаратуры в электротехнических и радиотехнических устройствах. Такие разъёмы относятся к классу малогабаритных соединителей общего назначения и широко применяются в промышленной, радиоэлектронной и телекоммуникационной аппаратуре.

• ШР20 — тип разъёма и условный размер корпуса (диаметр порядка 20 мм).

• СК — конструктивное исполнение приборной части (блочная вилка).

• 3 — количество контактов в разъёме.

• Э — наличие экранирующей гайки патрубка для применения с экранированным кабелем.

• Ш — тип контактов: вилка (штыри).

• 7 — сочетание контактов: три штыря диаметром 2,5 мм.

• Количество контактов и диаметр: 3 штыря диаметром 2,5 мм.

• Максимальный рабочий ток на контакт — обычно до 25 А для контактов такого диаметра в серии ШР‑20.

• Максимальное рабочее напряжение — до примерно 850 В постоянного тока (в зависимости от конкретной модификации и условий применения).

• Сопротивление контакта — порядка 1 мОм на контакт, что обеспечивает низкие потери и хороший контакт.

• Количество допустимых сочленений–расчленений — около 500 циклов.

• Минимальная наработка — не менее 1000 часов в нормальных условиях.

• Вибрация и удары: изделия рассчитаны на синусоидальную вибрацию с ускорением до 300 м/с² (около 30 g) в диапазоне 1–5000 Гц, а также выдерживают одиночные удары до 5000 м/с² (около 500 g) и многократные удары до 350 м/с² (около 35 g).

• Климатическое исполнение — обычно УХЛ (умеренно–холодный климат), диапазон рабочих температур порядка от –60 до +60 °C, высокая влажность и пониженное атмосферное давление.

ШР20СК3ЭШ7 типично используется как приборный блочный разъём для монтажа внутрь оборудования, где требуется надёжное сочленение с экранированным кабелем при повышенных требованиях к вибрациям и механическим нагрузкам. Такие вилки часто применяют в промышленной автоматике, измерительной аппаратуре, системах связи и транспортном оборудовании, где важна электромагнитная совместимость и устойчивость к внешним воздействиям.
