Назначение и общая характеристика

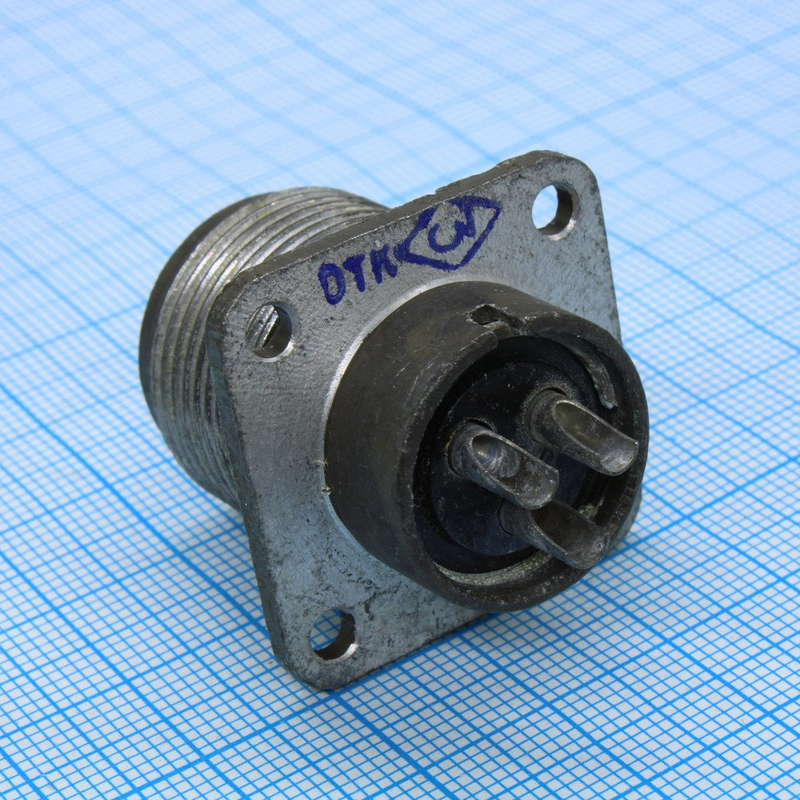

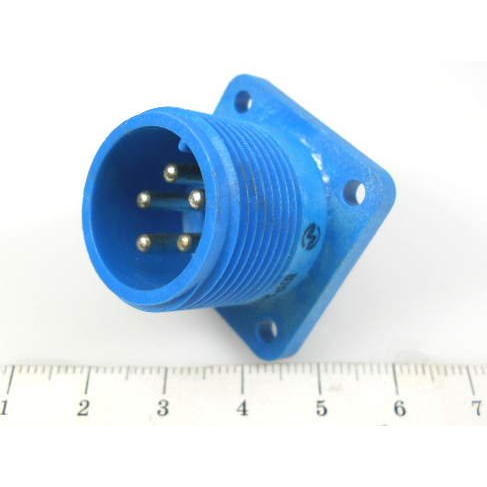

ШР20СК3ЭШ7 — приборная вилка из серии цилиндрических низкочастотных разъёмов ШР. Она предназначена для электрических соединений в аппаратуре и кабельных цепях и относится к малогабаритным штепсельным соединителям. Такие разъёмы применяются в радиоэлектронной аппаратуре, приборах и промышленном оборудовании, где требуется компактное разъёмное соединение с механической фиксацией.

В карточке товара указаны артикул 51239 и категория ШР20. Сведения о производителе не приведены. В характеристиках также указан год 2016. Описание ниже опирается на имеющиеся данные о конструкции и назначении изделия.

Обозначение и конструктивные особенности

Маркировка ШР20СК3ЭШ7 раскрывает основные признаки исполнения:

1. ШР — тип цилиндрического штепсельного разъёма.
2. 20 — условный размер корпуса по диаметру.
3. СК — конструктивное исполнение приборной части с угловым патрубком для кабеля.
4. 3Э — вилка имеет три электрических контакта и предназначена для экранированного кабеля.
5. Ш7 — код серии контактов и сочетания.

Количество контактов составляет 3. По имеющемуся описанию диаметр контактов — около 2,5 мм, а рабочий ток на контакт — порядка 25–35 А в зависимости от конкретного исполнения и условий применения. Соединение с ответной частью резьбовое, с накидной гайкой М24 с шагом 1,5 мм. Такое сочленение обеспечивает фиксацию вилки и устойчивость к вибрационным воздействиям.

Условия эксплуатации

ШР20СК3ЭШ7 рассчитан на работу в сложных климатических условиях, исполнение УХЛ. В описании указаны широкий диапазон рабочих температур, повышенная устойчивость к вибрации и ударным нагрузкам. Для соединения характерны нормальное сопротивление изоляции и малое контактное сопротивление, что важно для передачи сигнала и питания в промышленных и радиоэлектронных устройствах.

Применение и особенности подбора

Вилка применяется в составе кабельных цепей и приборных соединений. Наиболее уместна она там, где нужен малогабаритный цилиндрический разъём с тремя контактами, резьбовой фиксацией и возможностью использования экранированного кабеля. Типичные области применения:

• радиоэлектронная аппаратура и приборы;
• промышленное оборудование и кабельные сборки;
• соединения, требующие устойчивости к вибрации и ударным нагрузкам;
• цепые передачи сигнала и питания при небольших габаритах разъёма.

При подборе следует сверить с ответной частью число контактов, условный размер корпуса, тип резьбового сочленения, исполнение кабельного ввода и необходимость экранированного кабеля. Также важно учитывать рабочие токи и условия эксплуатации, поскольку допустимые параметры зависят от конкретного исполнения. Маркировку и артикул 51239 рекомендуется сохранять для проверки совместимости при замене.
