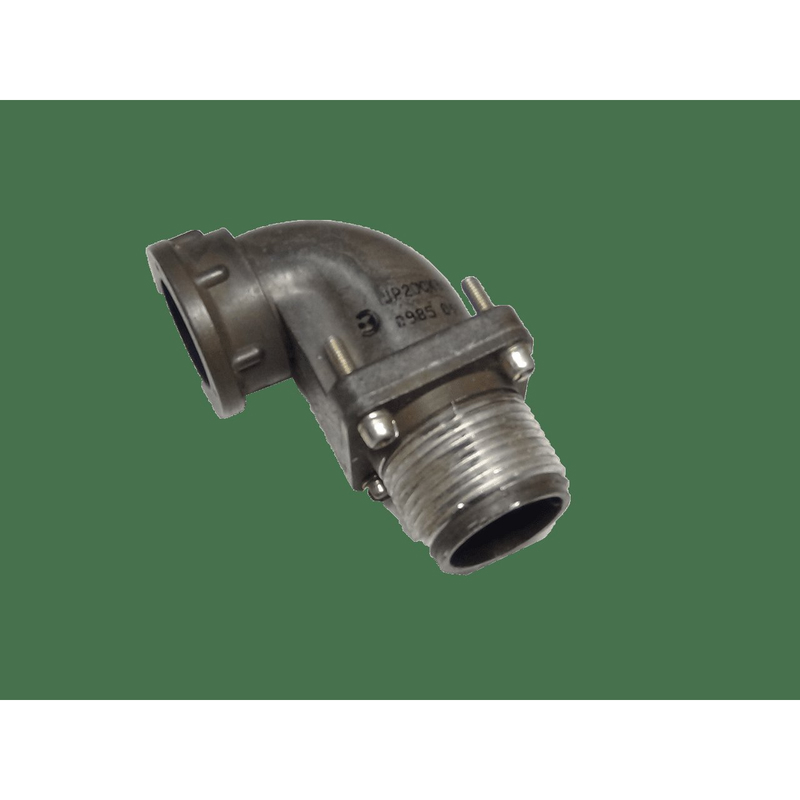

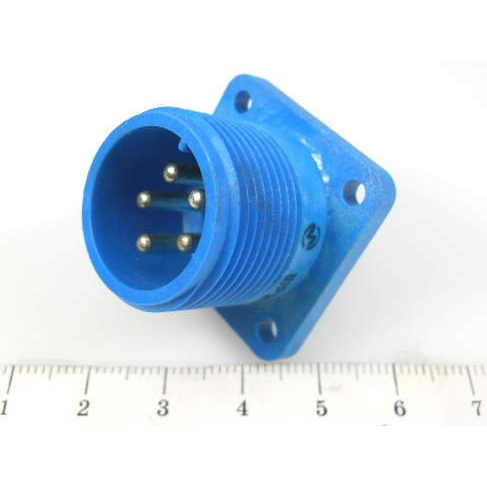

ШР20СК3ЭШ6 — это низкочастотный цилиндрический электрический соединитель серии ШР, выполненный в виде вилки с угловым патрубком для экранированного кабеля. Такие разъёмы применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения, в том числе для межблочных и межмодульных соединений.

В маркировке ШР20СК3ЭШ6 обычно трактуют:

• ШР — тип соединителя (низкочастотный цилиндрический).

• 20 — условный размер корпуса.

• СК — конструктивное исполнение с угловым патрубком (для приборной части).

• 3 — количество контактов.

• Э — предназначен для экранированного кабеля.

• Ш — вилка (штырьковая часть).

• 6 — конкретное сочетание контактов (конфигурация/положение).

Для типовых соединителей серии ШР20 (включая подобные ШР20СК3ЭШ6) указаны следующие параметры:

• Рабочий ток — порядка 10 А на контакт.

• Максимальное рабочее напряжение постоянного тока — не более 850 В.

• Диаметр контактов — 1,5 мм , с серебряным покрытием; сопротивление контакта — не более 2,5 мОм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Температура окружающей среды при эксплуатации — примерно от –60 °C до +60 °C , с учётом перегрева контактов до +110 °C.

• Количество сочленений–расчленений — до 500 циклов подключения.

• Минимальная наработка — 1000 часов ; срок сохраняемости при хранении — не менее 15 лет.

• Соединитель выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с² , ударные и линейные нагрузки до 5000 м/с² (одиночный удар).

• Корпус — металлический, изолятор выполнен из фенопласта (карболита) или аналогичного материала, обеспечены резьбовое сочленение и экран кабеля.

• Монтаж контактов — пайка, допускается подключение проводов сечением до примерно 1,93 мм² на контакты; количество перепаек — не более 3 раз на один контакт.

• Габаритные размеры для исполнения ШР20СК3ЭШ6 — порядка 65×44×30 мм , что типично для разъёмов такого габарита.
