ШР20СК3ЭШ6 ВИЛКИ 2016г

Цена:

2500 ₽

В наличии: 94 шт.

Технические характеристики

ШР20СК3ЭШ6 — это вилка низкочастотного цилиндрического соединителя серии ШР, предназначенная для работы в электрических цепях переменного и постоянного тока. Она используется в промышленных системах, включая приборы и оборудование, где требуется надежное соединение экранированных кабелей.

Условный размер корпуса: 20.
Количество контактов: 3 (диаметр 1,5 мм).
Рабочий ток на контакт: до 10 А (максимум 20 А на контакт).
Максимальное напряжение: 850 В.

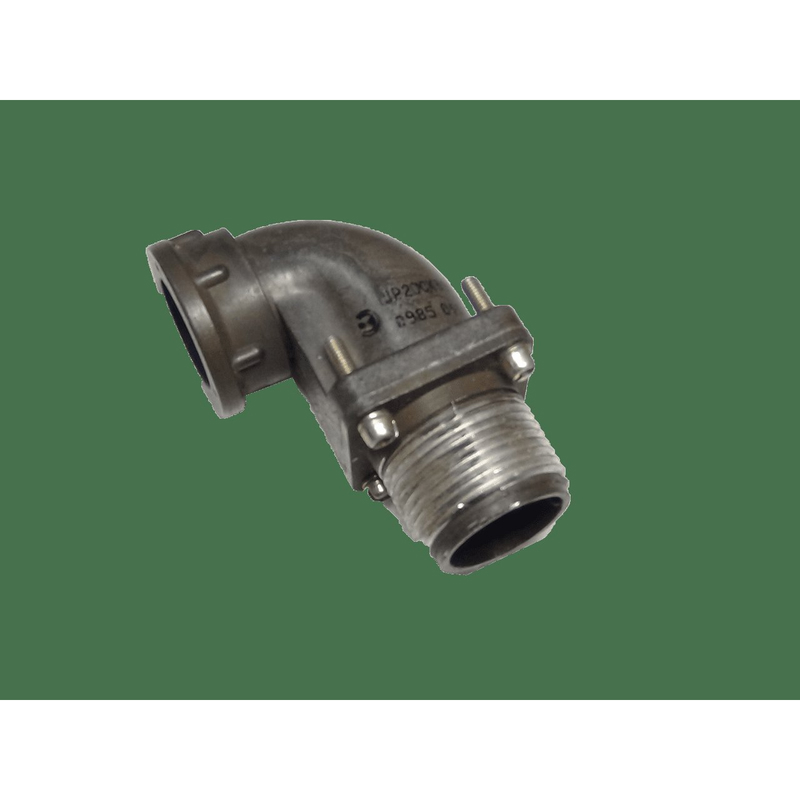

Эта вилка имеет конструкцию с угловым патрубком (СК) для экранированного кабеля (Э), что обеспечивает защиту от помех, и предназначена для сочетания контактов №6 (Ш).

Соединитель выдерживает температуру от -60°C до +60°C (смена до +110°C с учетом перегрева контактов) и пониженное давление до 1,3×10⁻⁴ Па. Он устойчив к вибрации (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с²) и линейному ускорению 2000 м/с².

Количество сочленений-расчленений: 500. Минимальная наработка: 1000 часов. Срок сохраняемости: не менее 15 лет. Подходит для внутреннего и наружного применения (с защитой от пыли и влаги).

Описание

Назначение и применение

ШР20СК3ЭШ6 — вилка низкочастотного цилиндрического соединителя серии ШР. Она предназначена для работы в электрических цепях переменного и постоянного тока и применяется в промышленных системах, приборах и оборудовании, где требуется надёжное соединение экранированных кабелей.

Вилка обеспечивает разъёмное подключение электрических цепей, сохраняя экранирование кабеля и защиту от помех. Допускается внутреннее и наружное применение при защите от пыли и влаги. Такое исполнение востребовано в пультах управления, измерительных блоках и других устройствах, где важны стабильный контакт и стойкость к внешним воздействиям.

Конструкция и маркировка

В обозначении ШР20СК3ЭШ6 отражены основные особенности исполнения:

ШР20 — серия низкочастотного цилиндрического соединителя с условным размером корпуса 20;
СК — угловой патрубок для ввода кабеля;
3 — три контакта диаметром 1,5 мм;
Э — исполнение для экранированного кабеля;
Ш — сочетание контактов №6, указанное в описании изделия.

Угловой патрубок позволяет подводить экранированный кабель под углом к корпусу. Экранирующее исполнение снижает влияние внешних электромагнитных помех на передаваемый сигнал. Маркировка указывает на сочетание контактов №6, что учитывают при подборе ответной части соединителя.

Электрические параметры

количество контактов — 3, диаметр каждого контакта — 1,5 мм;
рабочий ток на контакт — до 10 А, максимальный ток на контакт — 20 А;
максимальное напряжение — 850 В.

Вилка рассчитана на коммутацию цепей переменного и постоянного тока в пределах указанных токовых и вольтовых нагрузок. Конкретный режим работы определяется параметрами цепи и условиями эксплуатации.

Стойкость к внешним воздействиям

Соединитель сохраняет работоспособность при следующих условиях:

температура окружающей среды — от -60 °C до +60 °C; допускается смена температуры до +110 °C с учётом перегрева контактов;
пониженное давление — до 1,3 × 10⁻⁴ Па;
вибрация — в диапазоне от 1 до 5000 Гц при ускорении до 300 м/с²;
удары — с ускорением до 5000 м/с²;
линейное ускорение — 2000 м/с².

Перечисленные параметры подтверждают пригодность вилки для оборудования, работающего в жёстких условиях: при перепадах температуры, вибрационных и ударных нагрузках. Защита от пыли и влаги допускает применение изделия как внутри помещений, так и на открытом воздухе.

Ресурс и сохраняемость

Количество сочленений-расчленений составляет 500 циклов. Минимальная наработка — 1000 часов. Срок сохраняемости — не менее 15 лет. Эти показатели характеризуют эксплуатационный ресурс вилки при соблюдении установленных условий работы.

Общие сведения

Артикул изделия — 51238. Категория — ШР20. Производитель в карточке товара не указан. В характеристиках указан год — 2016.
