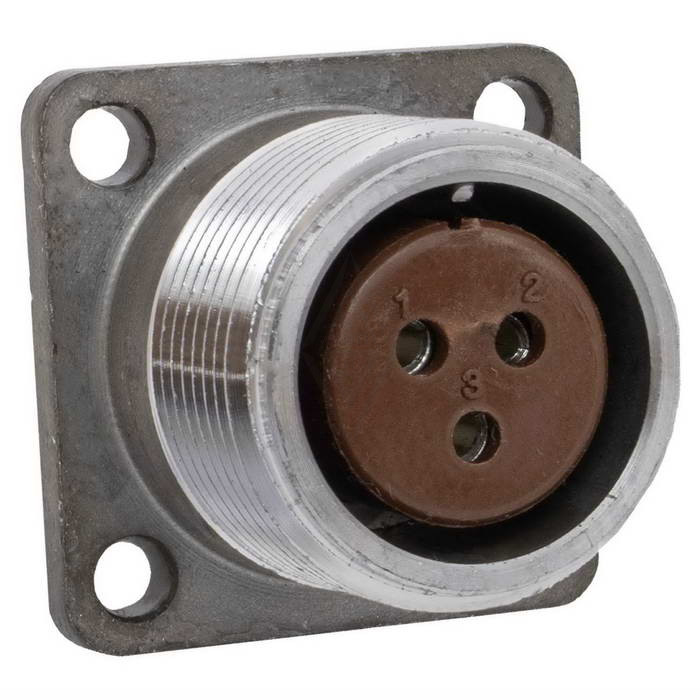

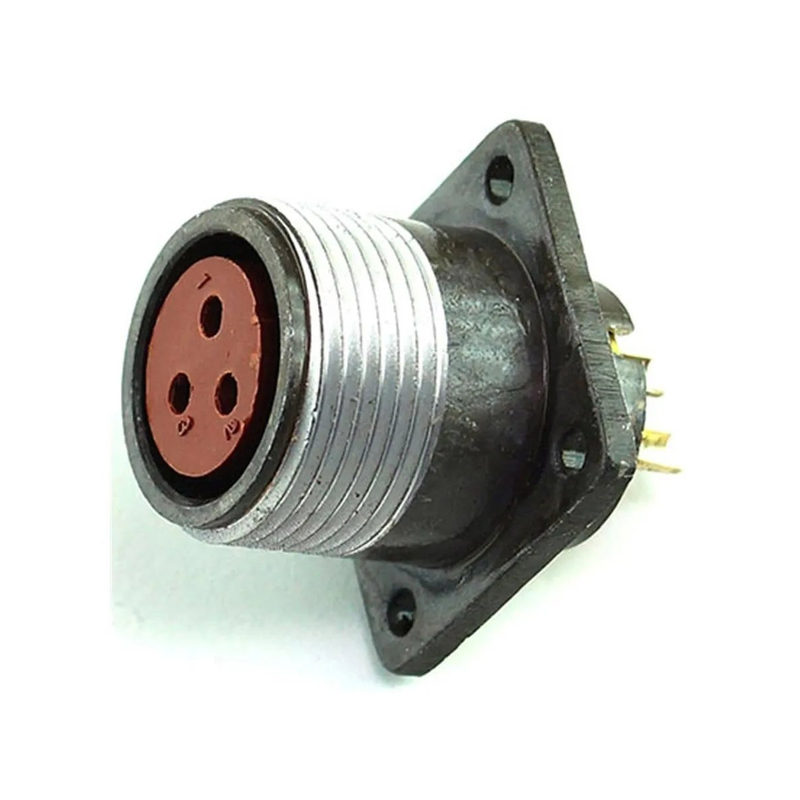

ШР20СК3ЭГ7 — это приборная розетка серии ШР с угловым патрубком, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. ?

Применение

розетка используется как соединитель общего назначения во внутренней и наружной установках (при защите от пыли и влаги потребителем) в климатическом исполнении УХЛ.

Подходит для монтажа с экранированными или неэкранированными проводами в цепях постоянного и переменного тока (до 3 МГц). ?

Характеристики

• Рабочий ток: 25 А на контакт. ?

• Максимальное напряжение: до 850 В (амплитудное). ?

• Количество контактов: 3 шт., диаметром 2,5 мм. ?

• Сочленения-расчленения: до 500 циклов. ?

• Наработка: минимум 1000 часов. ?

• Температура эксплуатации: от -60°C до +60°C. ?

• Вибрация: 1–5000 Гц, до 300 м/с?. ?

• Удар: одиночный до 5000 м/с?, многократный до 350 м/с?. ?

• Линейное ускорение: 2000 м/с?. ?

• Монтаж: пайка, резьбовое соединение. ?

• Размеры: 65,3 ? 43,8 ? 30 мм. ?

• Срок хранения: не менее 15 лет. ?
