Назначение и общая характеристика

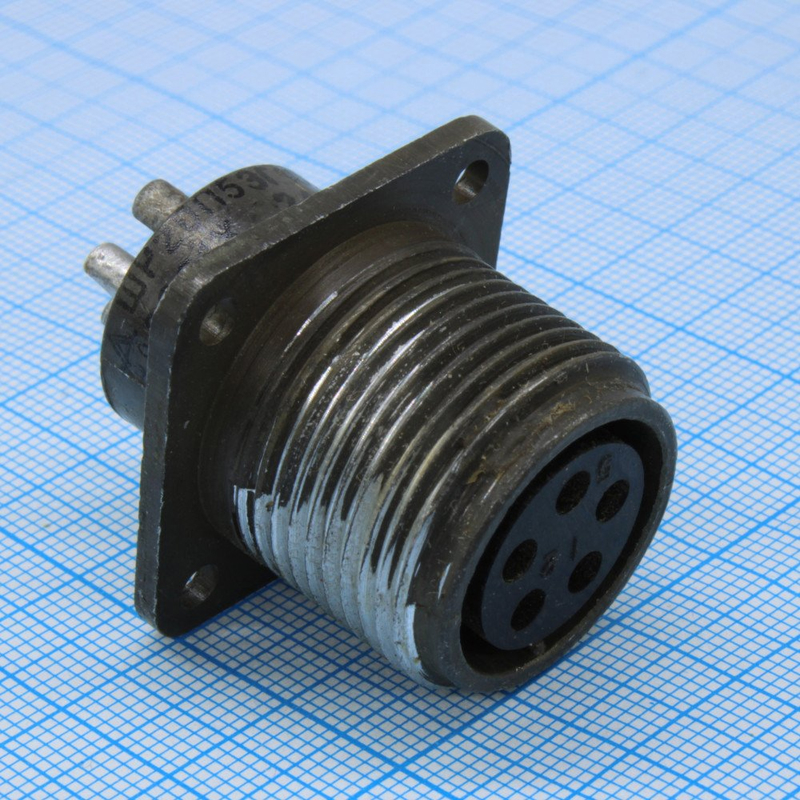

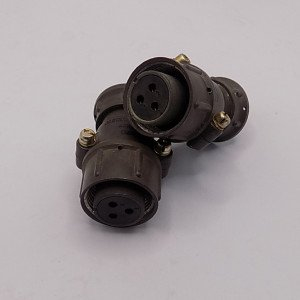

ШР20СК3ЭГ7 — приборная блочная розетка цилиндрического типа, предназначенная для силовых или сигнальных соединений в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории ШР20, имеет артикул 51237. Производитель в предоставленных данных каталога не указан.

Обозначение соединителя расшифровывается следующим образом:

• ШР — тип соединителя, серия цилиндрических негерметичных разъёмов общего назначения;
• 20 — условный размер корпуса;
• СК — приборная розетка с угловым патрубком, выведенным под углом относительно оси корпуса;
• 3 — количество контактов;
• Э — исполнение под экранированный кабель;
• Г — тип соединительной части: розетка с гнездовыми контактами;
• 7 — сочетание контактов, соответствующее трём контактам диаметром 2,5 мм.

Подтверждённые конструктивные особенности

Розетка имеет три контакта диаметром 2,5 мм. Соединение выполнено резьбовым, с накидной гайкой, что обеспечивает повторно разъединяемое сочленение. Угловой патрубок позволяет удобно уложить экранированный кабель при ограниченном пространстве монтажа.

В имеющемся описании указано, что корпус и изолятор изготавливаются, как правило, из диэлектрика и металла, например алюминиевого сплава, а контактные элементы — из латуни с серебряным или никелевым покрытием. Такое исполнение способствует снижению переходного сопротивления и повышению коррозионной стойкости. Точные материалы и покрытия конкретной партии следует уточнять по сопроводительной документации.

Соединитель относится к негерметичным изделиям. Он предназначен для работы в нормальных и умеренных климатических условиях, исполнение У/УХЛ.

Электрические параметры и условия эксплуатации

Рабочий ток розетки составляет до 25 А на контакт в цепях постоянного тока. Максимальное рабочее напряжение постоянного тока — до 800–850 В. Указанные значения относятся к электрическим режимам, приведённым в описании товара, и должны учитываться при подборе соединителя для конкретной цепи.

Изделие рассчитано на эксплуатацию в составе стационарной и подвижной радио- и электроаппаратуры. Основное назначение — обеспечение надёжных повторно разъединяемых соединений с токами до десятков ампер и напряжениями в сотни вольт.

Применение

ШР20СК3ЭГ7 применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, где требуется цилиндрический приборный разъём с угловым выводом экранированного кабеля. Розетка может использоваться для силовых и сигнальных линий в составе блоков, приборов и стоек.

• В стационарной радиоэлектронной аппаратуре — для межблочных и приборных соединений;
• В подвижной электроаппаратуре — для соединений, требующих повторного сочленения и разъединения;
• В цепях постоянного тока с рабочим током до 25 А на контакт и напряжением до 800–850 В;
• При монтаже экранированного кабеля с угловым подводом к корпусу розетки.

Перед применением следует проверить соответствие электрических параметров, климатического исполнения и типа кабеля требованиям конкретного устройства. Для негерметичного исполнения необходимо учитывать условия окружающей среды и не допускать эксплуатации в средах, требующих герметичных соединителей.
