Назначение

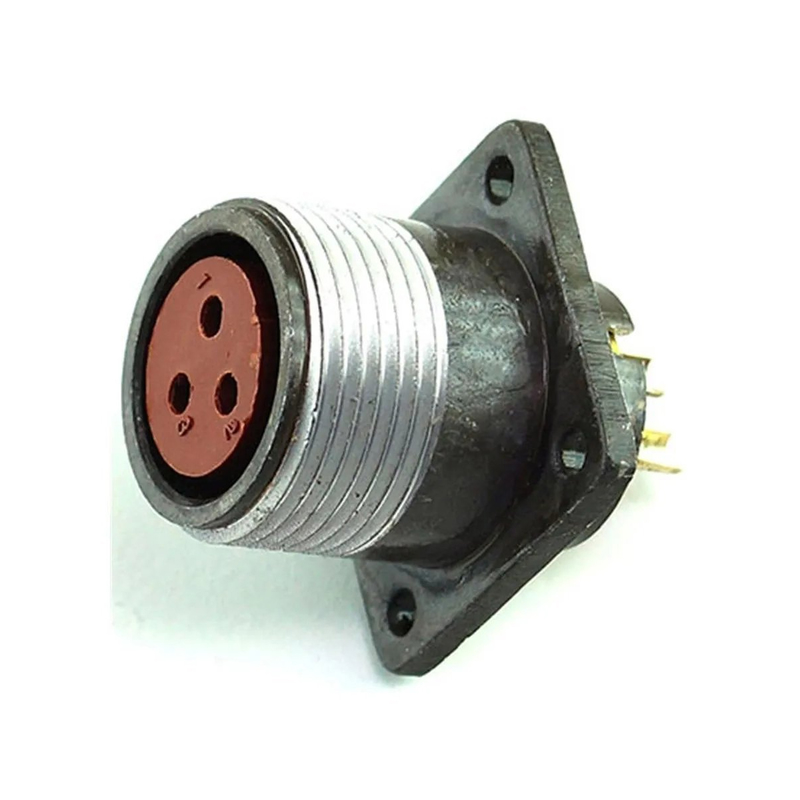

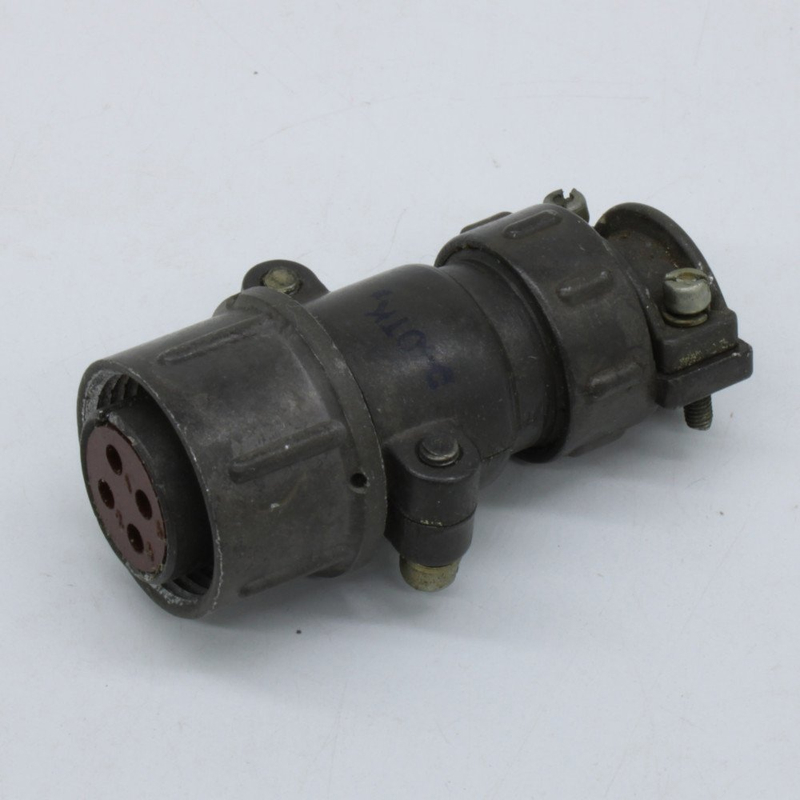

ШР20СК3ЭГ6 — приборная розетка цилиндрического низкочастотного соединителя серии ШР. Она предназначена для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, а также в электро- и радиооборудовании. Розетка относится к приборной части соединителя, имеет угловой патрубок и исполнение для экранированного кабеля.

Изделие применяется в цепях постоянного и переменного тока. Основная функция — коммутация узлов и блоков, подключение кабельных линий к приборам и другим устройствам, где требуется цилиндрическое низкочастотное соединение с тремя контактами.

Подтверждённые особенности

Розетка оснащена тремя контактами диаметром 1,5 мм с серебряным покрытием. Рабочий ток составляет 10 А на контакт, общий ток — до 30 А. Максимальное напряжение — до 850 В постоянного тока или амплитудное значение переменного тока при частоте до 3 МГц. Сопротивление контакта — не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм.

• Количество контактов: 3.
• Диаметр контактов: 1,5 мм.
• Покрытие контактов: серебряное.
• Рабочий ток: 10 А на контакт, общий — до 30 А.
• Максимальное напряжение: до 850 В постоянного тока или амплитудное переменного до 3 МГц.
• Сопротивление контакта: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Сечение подключаемых проводов: до 1,93 мм².
• Количество сочленений-расчленений: 500 циклов.
• Наработка: минимум 1000 часов.

Расшифровка обозначения

В обозначении ШР20СК3ЭГ6 заложены тип и исполнение соединителя. ШР — тип соединителя; 20 — условный размер корпуса; СК — приборная часть с угловым патрубком; 3 — число контактов; Э — исполнение для экранированного кабеля; Г — розетка; 6 — комбинация контактов, три контакта диаметром 1,5 мм.

Условия эксплуатации

Розетка рассчитана на работу при температуре от -60 °C до +110 °C с учётом перегрева контактов. Она сохраняет работоспособность в условиях пониженного давления до 0,13 мПа. Климатическое исполнение — УХЛ, предусмотрено внутреннее и наружное применение с защитой от пыли и воды.

По механическим нагрузкам изделие выдерживает вибрацию в диапазоне 1–5000 Гц с ускорением 300 м/с², одиночные удары до 5000 м/с² и линейные нагрузки до 2000 м/с². Эти параметры определяют пригодность розетки для аппаратуры, работающей при вибрациях, ударах и линейных ускорениях.

Применение

ШР20СК3ЭГ6 применяется в радиоэлектронной и радиотехнической аппаратуре, электро- и радиооборудовании. Розетку используют для подключения блоков, узлов и кабельных линий, где необходимо разъёмное соединение цепей постоянного или переменного тока. Исполнение для экранированного кабеля и угловой патрубок являются конструктивными особенностями данной розетки.

С тремя контактами диаметром 1,5 мм и током до 10 А на контакт розетка применяется в электрических цепях постоянного и переменного тока. Указанные температурный диапазон и стойкость к вибрации, ударам и линейным нагрузкам позволяют использовать её в составе аппаратуры, эксплуатируемой в разных климатических условиях.

Сведения карточки товара

• Название: ШР20СК3ЭГ6 РОЗЕТКИ.
• Артикул: 51236.
• Категория: ШР20.
• Производитель: не указан.
• Год: 2016.
