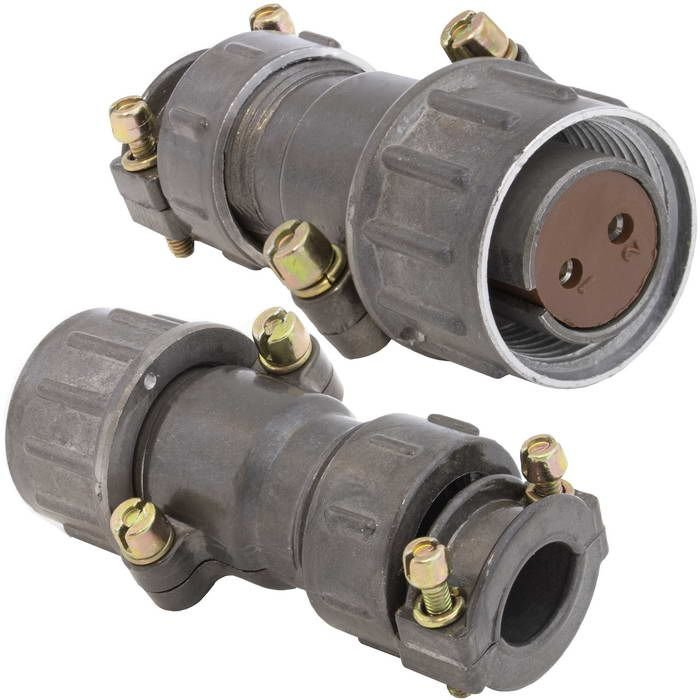

ШР20СК2НШ6 — это вилка низкочастотного цилиндрического соединителя объемного монтажа с резьбовым соединением нормальных габаритов. ?

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре. Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69, допускается наружный монтаж при защите от дождя, пыли и солнечного излучения.

Характеристики

Работает в цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Климатические параметры: температура от -60 до +60 °C (смена до +110 °C), вибрация до 300 м/с? (1-5000 Гц), удар до 5000 м/с?, наработка 1000 часов, 500 сочленений-расчленений.

Расшифровка обозначения

ШР — тип соединителя; 20 — условный размер корпуса; СК — приборная часть с угловым патрубком; 2 — число контактов; НШ — неэкранированный кабель; 6 — поляризация. ?
