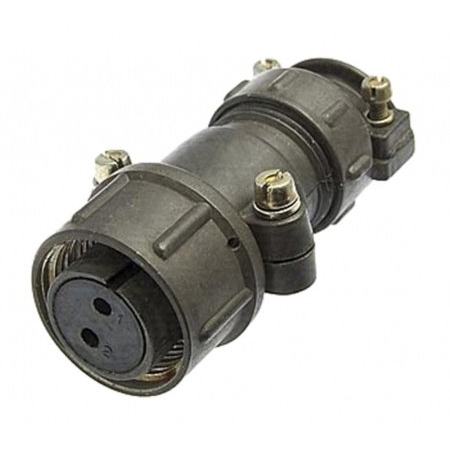

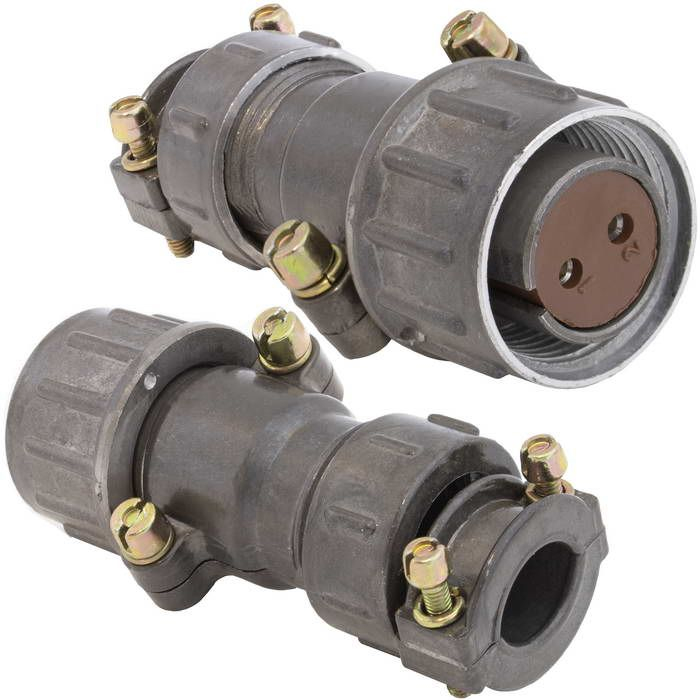

Соединитель ШР20СК2НШ6 вилка представляет собой низкочастотный цилиндрический соединитель с резьбовым соединением, предназначенный для работы в электрических цепях как постоянного, так и переменного тока. Он может функционировать при частотах до 3 МГц и напряжении до 850 В (амплитудное значение) и используется для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре .

Основные характеристики

• Конструктивное исполнение : вилка имеет угловой патрубок и предназначена для неэкранированных кабелей.
• Количество контактов : 2.
• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.
• Рабочая температура : от -60 до +60 °C, с возможностью перегрева до +110 °C.
• Минимальная наработка : 1000 часов в стандартных условиях и до 100000 часов в облегченном режиме.
• Гарантийный срок хранения : 15 лет с момента изготовления .

Структура обозначения

Обозначение ШР20СК2НШ6 расшифровывается следующим образом:

• ШР - тип соединителя;
• 20 - условный размер корпуса;
• СК - конструктивное исполнение (угловой патрубок);
• 2 - количество контактов;
• Н - гайка патрубка для неэкранированного кабеля;
• Ш - обозначение для вилки .

Применение

Соединитель ШР20СК2НШ6 используется в различных областях электроники и радиоаппаратуры, включая системы, требующие надежного соединения проводов и кабелей. Он подходит как для внутреннего монтажа, так и для наружного, при условии защиты от неблагоприятных погодных условий .
