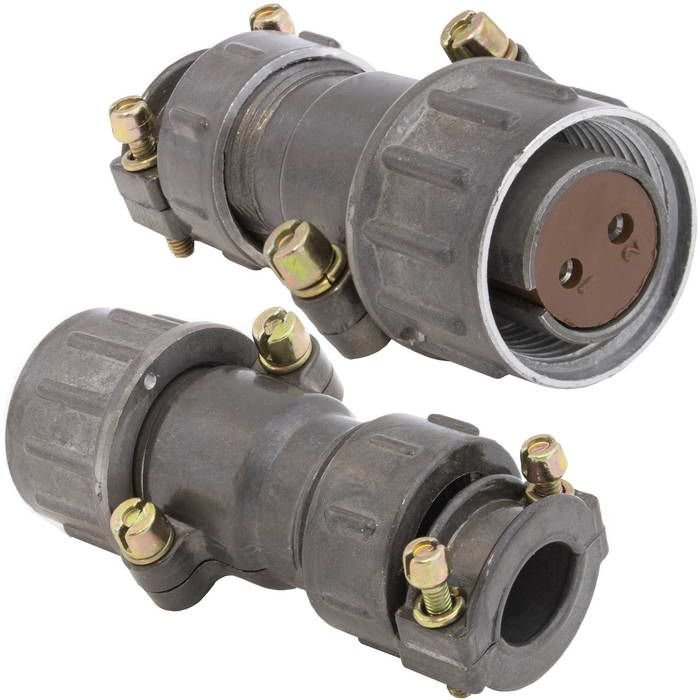

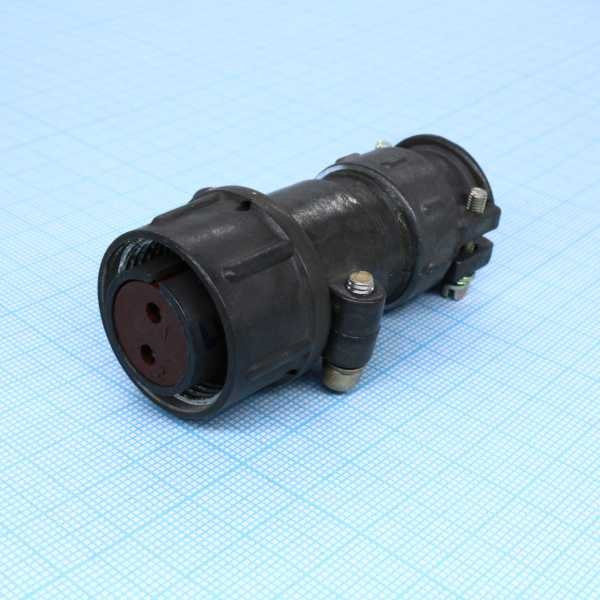

ШР20СК2НШ6 Элекон

Цена:

3400 ₽

Производитель: Элекон

Технические характеристики

ШР20СК2НШ6 Элекон — это вилка низкочастотного цилиндрического соединителя серии ШР, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В. Производится компанией «Элекон» (АО «Завод Элекон»), соответствует стандартам НКЦС.434410.504 ТУ и применяется в радиоэлектронной, радиотехнической аппаратуре, электронике, контрольно-измерительных приборах.

Соединитель имеет 2 контакта диаметром 2,5 мм, рабочий ток до 25 А на контакт, сопротивление контактов не более 1 мОм. Корпус из алюминиевого сплава с оксидированием, патрубок угловой с гайкой для неэкранированного кабеля, метод монтажа — объемный с пайкой, одношпоночная поляризация. Рабочая температура от -60°C до +60°C (с учетом перегрева контактов до +110°C), климатическое исполнение УХЛ, ресурс — 500 сочленений и минимум 1000 часов наработки.

Вилка приборная с резьбовым соединением (шаг M24x1,5 мм), материал изолятора — карболит черного цвета, контакты съемные из латуни с серебряным покрытием. Выдерживает вибрацию 1-5000 Гц (30 g), удары до 500 g, влажность 98% при +25°C, давление от 1,33·10⁻⁴ Па. Используется как соединитель общего назначения в промышленной аппаратуре, взаимосочленяется с розетками типа 2РТТ, 2РТ-А.

Описание

Назначение соединителя ШР20СК2НШ6

ШР20СК2НШ6 производства компании «Элекон» (АО «Завод Элекон») представляет собой вилку низкочастотного цилиндрического соединителя серии ШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре, электронике, контрольно-измерительных приборах и других устройствах промышленного назначения.

Вилка выпускается в соответствии с техническими условиями НКЦС.434410.504 ТУ, что подтверждает её соответствие установленным требованиям для соединителей данного класса. Изделие относится к категории приборных соединителей общего назначения.

Технические характеристики

Основные параметры соединителя определяются его конструкцией и материалами контактной группы. Ниже приведены подтверждённые характеристики изделия.

Количество контактов — 2, диаметр каждого контакта 2,5 мм
Рабочий ток — до 25 А на контакт
Сопротивление контактов — не более 1 мОм
Рабочее напряжение — до 850 В
Рабочая частота — до 3 МГц
Рабочая температура — от минус 60 до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия
Климатическое исполнение — УХЛ
Ресурс — 500 сочленений и не менее 1000 часов наработки
Виброустойчивость — диапазон от 1 до 5000 Гц при ускорении 30 g
Ударные нагрузки — до 500 g
Влажность — 98 процентов при температуре плюс 25 градусов Цельсия
Пониженное атмосферное давление — от 1,33 на 10 в минус четвёртой степени Па

Конструкция и материалы

Корпус вилки выполнен из алюминиевого сплава с оксидированным покрытием. Соединение резьбовое с шагом M24 на 1,5 мм. Патрубок угловой оснащён гайкой и предназначен для неэкранированного кабеля. Поляризация одношпоночная, что исключает неправильное сочленение.

Изолятор изготовлен из карболита чёрного цвета. Контакты съёмные, выполнены из латуни с серебряным покрытием, что обеспечивает стабильное переходное сопротивление. Метод монтажа — объёмный с пайкой.

Применение и совместимость

Соединитель используется в качестве общего назначения в промышленной аппаратуре. Вилка взаимосочленяется с розетками типов 2РТТ и 2РТ-А. Благодаря широкому температурному диапазону и стойкости к вибрации и ударам изделие подходит для эксплуатации в жёстких условиях.

Области применения включают радиоэлектронную и радиотехническую аппаратуру, электронные блоки, контрольно-измерительные приборы. Изделие поставляется под артикулом 9404 и относится к категории ШР20.
