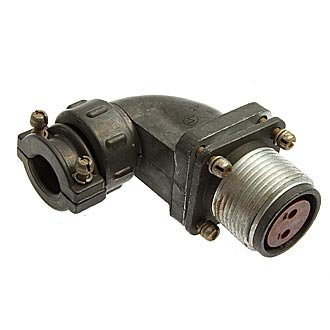

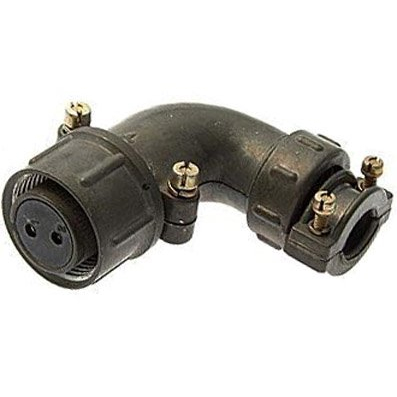

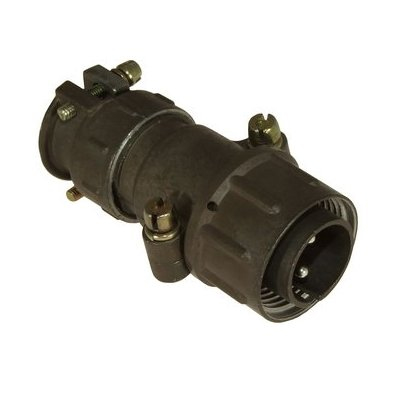

ШР20СК2НГ6 РОЗЕТКИ 2016г

Цена:

2500 ₽

В наличии: 86 шт.

Технические характеристики

ШР20СК2НГ6 — это приборная розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для надежного подключения в радиоэлектронной и радиотехнической аппаратуре. Она имеет угловой патрубок и гайку для неэкранированного кабеля, что делает её удобной для блочного монтажа.

Розетка рассчитана на рабочий ток 25 А и максимальное напряжение до 850 В для постоянного и переменного тока (частотой до 3 МГц). Количество контактов — 2 (диаметр 2,5 мм), способ монтажа — пайка, покрытие контактов — серебро или никель. Сопротивление контакта не превышает 1 мОм, а изоляции — не менее 5000 МОм.

Работает в диапазоне температур от -60°C до +110°C (с учетом перегрева контактов), выдерживает синусоидальную вибрацию до 5000 Гц с ускорением 300 м/с², удары до 5000 м/с² и пониженное давление до 0,13 мПа. Климатическое исполнение УХЛ позволяет использовать внутри помещений и снаружи (при защите от пыли и влаги), ресурс — 1000 часов наработки и 500 соединений-расчленений.

ШР — тип соединителя;
20 — условный размер корпуса;
СК — приборная часть с угловым патрубком;
2 — число контактов;
Н — гайка для неэкранированного кабеля;
Г — розетка;
6 — сочетание контактов.

Такие розетки применяются в электрических цепях общего назначения для надежной передачи сигналов и мощности.

Описание

Назначение и общая характеристика

ШР20СК2НГ6 — приборная розетка цилиндрического низкочастотного соединителя серии ШР. Она предназначена для подключения в радиоэлектронной и радиотехнической аппаратуре, в том числе для блочного монтажа. Артикул изделия — 51228. В карточке товара указан год 2016.

Розетка относится к категории ШР20. Это приборная часть соединителя с угловым патрубком и гайкой для неэкранированного кабеля. Такое исполнение применяется в электрических цепях общего назначения, где требуется передача сигналов и мощности через паяное контактное соединение.

Расшифровка обозначения и конструктивные особенности

Обозначение ШР20СК2НГ6 описывает тип и исполнение изделия. Его удобно читать по составным частям:

ШР — тип соединителя.
20 — условный размер корпуса.
СК — приборная часть с угловым патрубком.
2 — число контактов.
Н — гайка для неэкранированного кабеля.
Г — розетка.
6 — сочетание контактов.

Розетка имеет 2 контакта диаметром 2,5 мм. Монтаж выполняется пайкой. Покрытие контактов — серебро или никель. Конструкция включает угловой патрубок и гайку для неэкранированного кабеля, что соответствует приборному исполнению и варианту блочного монтажа.

Электрические и эксплуатационные параметры

Рабочий ток розетки — до 25 А. Максимальное напряжение — до 850 В для постоянного и переменного тока частотой до 3 МГц. Сопротивление контакта составляет не более 1 мОм, сопротивление изоляции — не менее 5000 МОм.

Диапазон рабочих температур — от -60 °C до +110 °C с учетом перегрева контактов. Изделие выдерживает синусоидальную вибрацию до 5000 Гц с ускорением 300 м/с², удары до 5000 м/с² и пониженное давление до 0,13 мПа. Климатическое исполнение УХЛ допускает применение внутри помещений и снаружи при защите от пыли и влаги. Ресурс — 1000 часов наработки и 500 соединений-расчленений.

Применение и особенности выбора

Розетка применяется в электрических цепях общего назначения для передачи сигналов и мощности. Ее использование целесообразно в радиоэлектронной и радиотехнической аппаратуре, где требуется цилиндрический низкочастотный соединитель с приборной частью, угловым патрубком и гайкой для неэкранированного кабеля. Паяное подключение и два контакта диаметром 2,5 мм определяют область применения изделия.

При подборе следует учитывать рабочий ток до 25 А, напряжение до 850 В, число контактов 2, диаметр контактов 2,5 мм, способ монтажа пайкой, покрытие контактов серебром или никелем, а также условия эксплуатации по температуре, вибрации, ударам и пониженному давлению. Для наружного применения необходимо обеспечить защиту от пыли и влаги в соответствии с климатическим исполнением УХЛ.
