Назначение соединителя ШР20СК2НГ6

ШР20СК2НГ6 — это цилиндрический низкочастотный соединитель производства АО «Завод Элекон», предназначенный для надежного соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для коммутации электрических цепей переменного и постоянного тока в составе блоков, приборов и кабельных сборок.

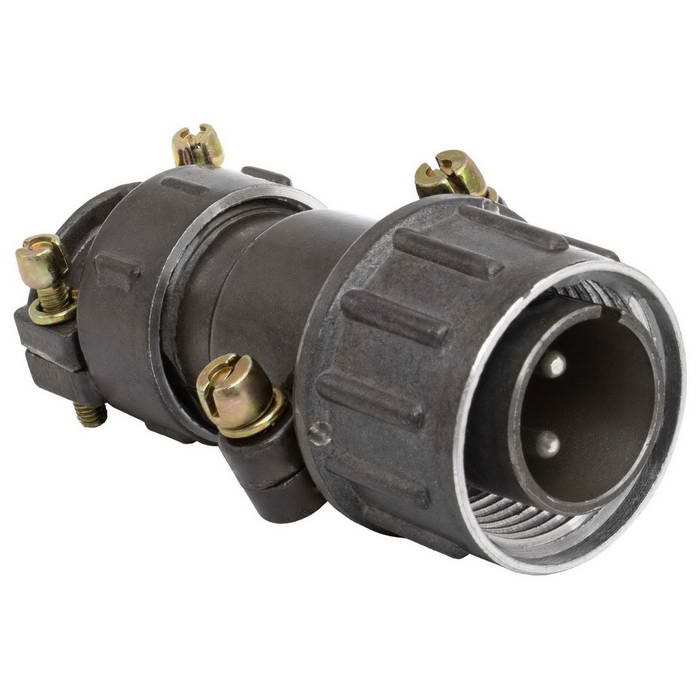

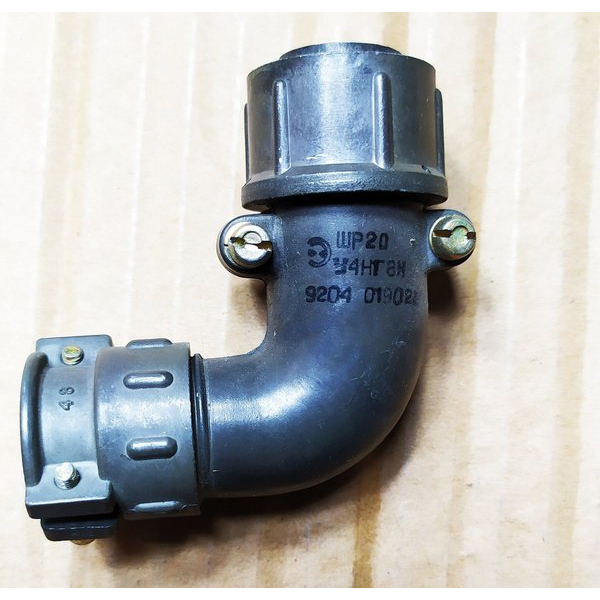

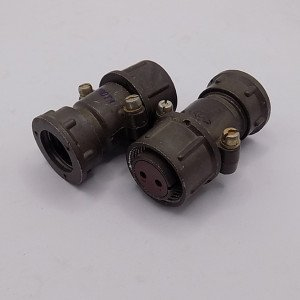

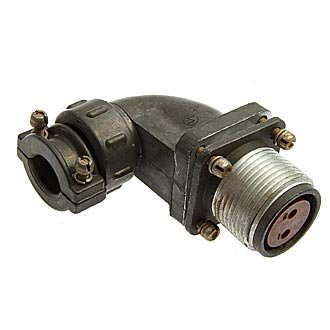

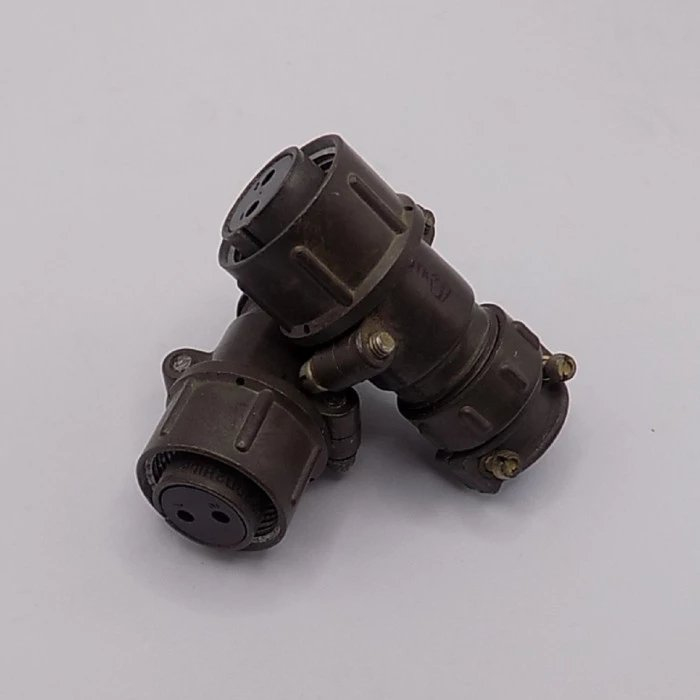

По конструктивному исполнению это розетка блочная (приборная) с угловым патрубком. Такое исполнение позволяет устанавливать соединитель непосредственно на корпус прибора или блока, а угловой патрубок обеспечивает удобный отвод кабеля под углом, что важно при ограниченном монтажном пространстве.

Подтверждённые технические особенности

Соединитель рассчитан на работу в силовых и сигнальных цепях с повышенными требованиями к токовой нагрузке. Ниже перечислены основные подтверждённые параметры изделия.

• Количество контактов — 2, диаметр каждого контакта 2,5 мм.
• Материал контактов — латунь с серебряным покрытием (Ag).
• Рабочий ток — до 25 А на контакт.
• Максимальное напряжение — до 850 В.
• Метод сочленения — резьбовой с одношпоночной поляризацией.
• Монтаж электрический — пайка; монтаж механический — объемный.
• Корпус — алюминиевый сплав с оксидированием, серый цвет.
• Изолятор — карболит черного цвета.
• Патрубок — неэкранированный угловой (НГ), без уплотнительной втулки и без герметичности.
• Габариты — примерно 65 на 44 на 30 мм (для аналогичных моделей).

Условия эксплуатации и ресурс

Изделие относится к исполнению УХЛ и сохраняет работоспособность в широком диапазоне климатических и механических воздействий. Диапазон рабочих температур составляет от минус 60 до плюс 60 градусов Цельсия.

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 30 g, удары с ускорением до 500 g, акустические шумы уровнем 170 дБ, а также влажность до 98 процентов при температуре плюс 25 градусов Цельсия.

Ресурс изделия составляет 500 сочленений-расчленений, а наработка — не менее 1000 часов. Эти показатели подтверждают пригодность соединителя для длительной эксплуатации в составе ответственной аппаратуры.

Область применения

ШР20СК2НГ6 применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надежное соединение цепей с токами до 25 А и напряжением до 850 В. Благодаря блочному (приборному) исполнению с угловым патрубком соединитель удобен для монтажа на корпусах приборов, блоков и стоек.

Резьбовое сочленение с одношпоночной поляризацией обеспечивает механическую прочность и правильную ориентацию ответных частей, исключая ошибочное подключение. Пайка контактов и объемный монтаж делают изделие пригодным для стационарной аппаратуры, работающей в условиях вибрации, ударов и повышенной влажности.

Артикул изделия — 9402, категория — ШР20, производитель — АО «Завод Элекон».
