Назначение соединителя ШР20СК2ЭШ6

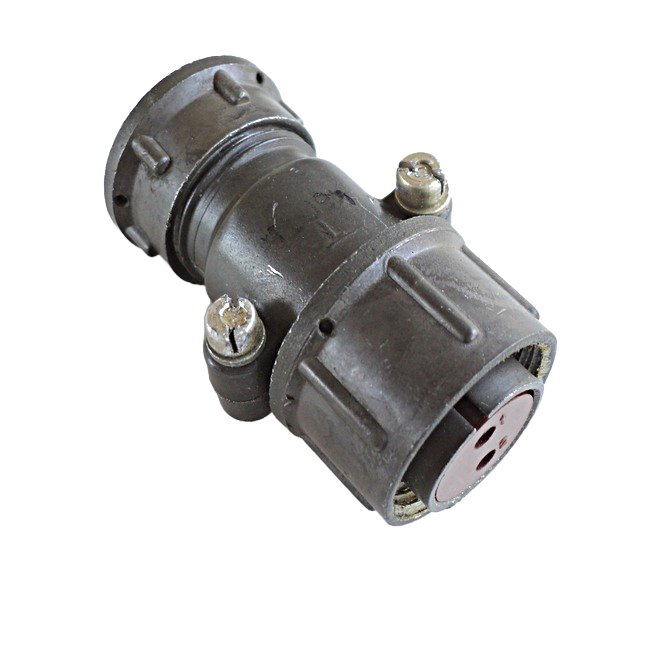

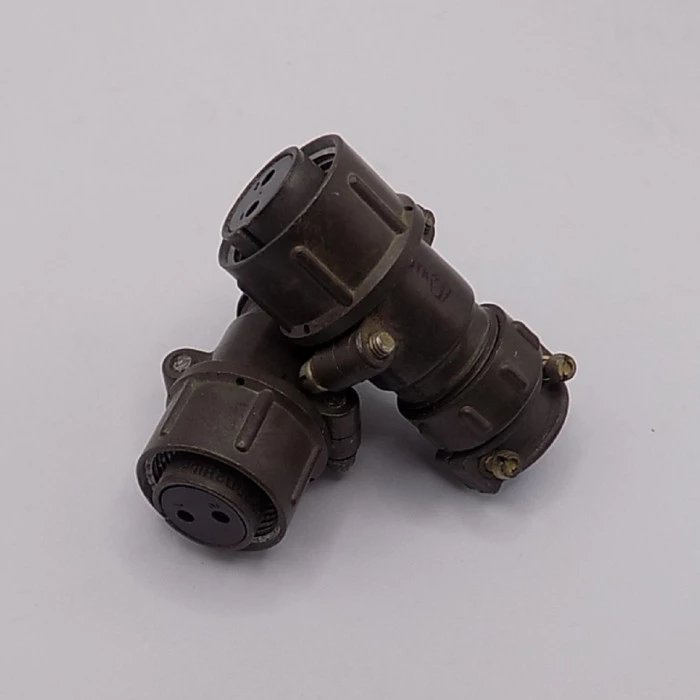

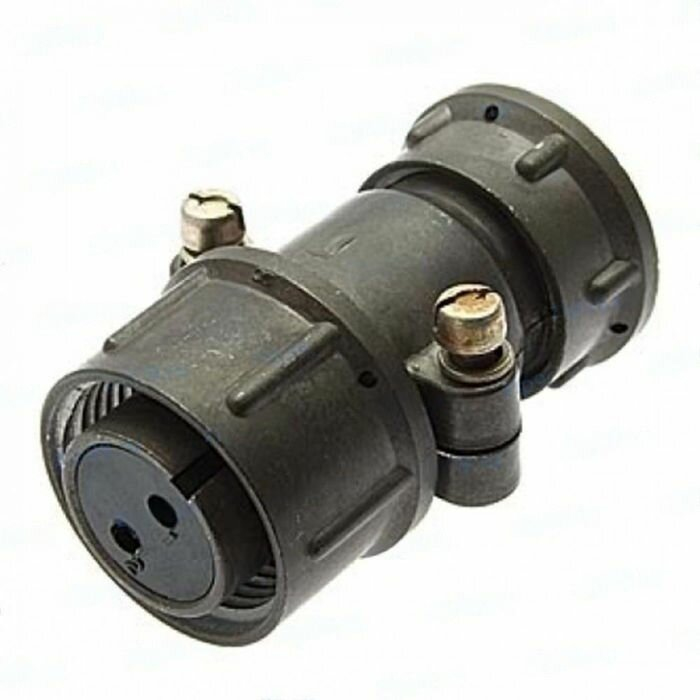

ШР20СК2ЭШ6 — это низкочастотный цилиндрический электрический соединитель (вилка) от российского производителя АО «Завод Элекон», выпускаемый с приемкой «ОТК» по соответствующей технической документации. Изделие предназначено для применения в качестве приборного соединителя общего назначения в электро-, радио- и измерительной аппаратуре, где требуется коммутация цепей постоянного и переменного тока.

Соединитель рассчитан на работу в электрических цепях с относительно высокими напряжениями и при этом коммутирует малое количество токоведущих линий. Такое сочетание делает его удобным решением для силовых и измерительных цепей, где не требуется большое число контактов, но важны надежность соединения и стойкость к повышенному напряжению.

Конструкция и технические особенности

Изделие относится к серии ШР — низкочастотным цилиндрическим соединителям. По типу исполнения это вилка блочная, предназначенная для установки на блок или панель. Корпус металлический, предусмотрен угловой патрубок для ввода кабеля. Условный размер корпуса — 20, что соответствует диаметру около 20 мм по габариту.

• Количество контактов — 2, сочетание контактов 6, что обычно соответствует двум контактам диаметром 2,5 мм.
• Максимальное рабочее напряжение постоянного тока — до 850 В.
• Рабочий ток на контакт — порядка 25 А для стандартных типов ШР-20 с аналогичным сочетанием контактов 6.
• Диапазон рабочих температур — примерно от минус 60 до плюс 60 градусов Цельсия, отдельные исполнения допускают до плюс 100 градусов Цельсия по кратковременным нагрузкам.
• Сопротивление контактов и сопротивление изоляции соответствуют нормам для низкочастотных соединителей, что обеспечивает надежный контакт и низкие потери.

Надежность, ресурс и условия эксплуатации

Соединитель рассчитан на длительную эксплуатацию: минимум 500 циклов сочленения и расчленения, минимальная наработка 1000 часов, срок сохраняемости до 15 лет при хранении. Климатическое исполнение — общее. Изделие предназначено прежде всего для внутреннего монтажа в стационарной аппаратуре; при необходимости возможна эксплуатация снаружи при дополнительной защите от осадков и пыли.

Маркировка «ОТК» указывает, что изделие прошло входной контроль качества и соответствует требованиям технической документации завода-производителя. Это подтверждает пригодность соединителя для применения в составе ответственной аппаратуры, где важны стабильность параметров и подтвержденное качество изготовления.

Совместимость и применение

По гамме характеристик и конструкции ШР20СК2ЭШ6 полностью совместим с типовыми розетками ШР-серии и другими соединителями, ориентированными на аналогичные сочетания контактов и размерные ряды. Это упрощает замену и подбор ответных частей при комплектовании блоков, стоек и измерительных приборов.

1. Коммутация цепей постоянного и переменного тока в электро-, радио- и измерительной аппаратуре.
2. Применение в качестве приборного соединителя общего назначения при установке на блок или панель.
3. Использование в цепях с повышенным напряжением при малом числе токоведущих линий.

Таким образом, ШР20СК2ЭШ6 сочетает металлический корпус, угловой патрубок, два силовых контакта и подтвержденную приемку «ОТК», что делает его практичным выбором для стационарной аппаратуры с высоковольтными цепями небольшой контактной емкости.
