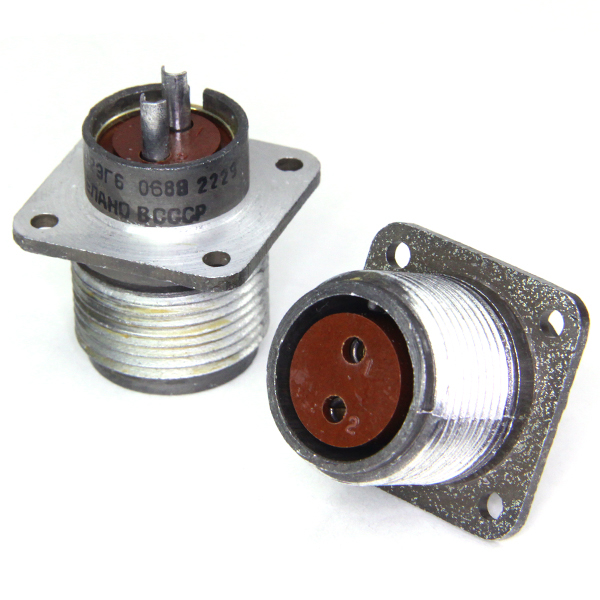

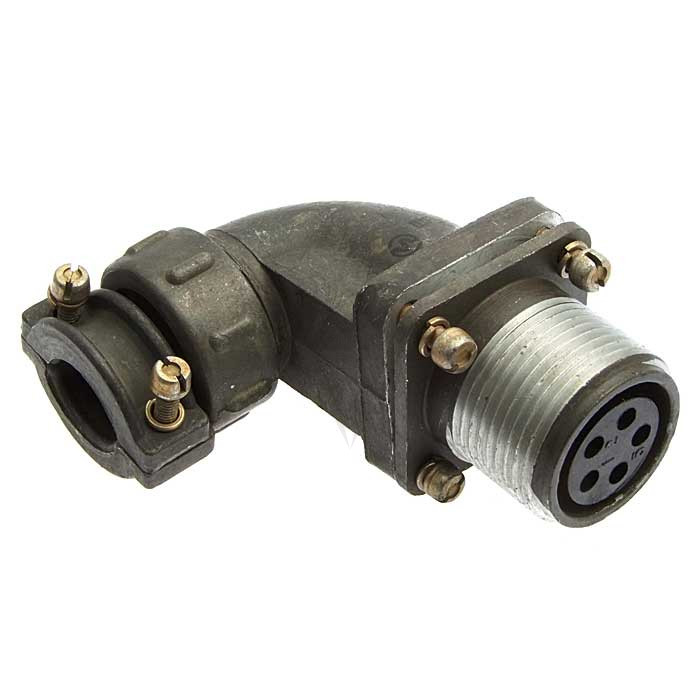

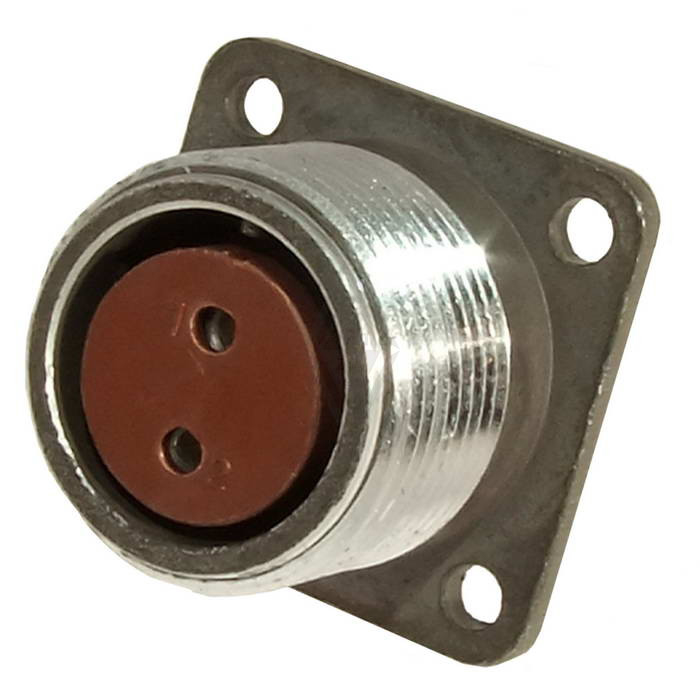

ШР20СК2ЭГ6 — это приборная розетка с угловым патрубком из серии низкочастотных цилиндрических соединителей ШР. Она предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Применение

Используется во внутренних цепях электро- и радиоаппаратуры для работы с постоянным и переменным токами частотой до 3 МГц. Допускается наружное применение при защите от дождя, динамической пыли и солнечного излучения; климатическое исполнение УХЛ. Метод монтажа — пайка, совместима с вилка ми ШР, а также с соединителями 2РТТ и 2РТ-А.

Характеристики

розетка рассчитана на рабочее напряжение до 850 В (амплитудное значение) и ток до 25 А. Выдерживает 500 сочленений-расчленений, минимальная наработка — 1000 часов, срок сохраняемости — 15 лет. Устойчива к синусоидальной вибрации (1–5000 Гц, до 300 м/с?), ударам и линейной нагрузке до 2000 м/с?; хвостовики контактов подходят для проводов сечением до 3 мм?.
