Назначение

ШР20СК2ЭГ6 — приборная розетка из серии низкочастотных цилиндрических соединителей ШР. Она предназначена для радиоэлектронной и радиотехнической аппаратуры и применяется как соединитель общего назначения для соединения и разъединения электрических цепей в приборах.

Розетка рассчитана на цепи постоянного и переменного тока частотой до 3 МГц. В карточке товара указано климатическое исполнение УХЛ. Изделие может применяться во внутренних и наружных условиях при защите от пыли и влаги со стороны потребителя.

Конструкция и обозначение

Обозначение ШР20СК2ЭГ6 раскрывает основные конструктивные признаки изделия. ШР означает низкочастотный цилиндрический соединитель, 20 — условный размер корпуса, СК — приборное исполнение с угловым патрубком. Далее указаны количество контактов, исполнение для экранированного кабеля, тип изделия и комбинация контактов.

• ШР — тип соединителя: низкочастотный цилиндрический.
• 20 — условный размер корпуса.
• СК — приборное исполнение с угловым патрубком.
• 2 — количество контактов.
• Э — исполнение, связанное с экранированным кабелем.
• Г — розетка.
• 6 — комбинация контактов.

В карточке приведено изображение типового вида розетки серии ШР с угловым патрубком, включая размеры и конструктивные элементы для монтажа. Конкретные монтажные размеры в текстовых данных не приведены.

Технические особенности

Рабочий ток розетки составляет 25 А на контакт. Максимальное напряжение постоянного тока указано до 850 В по амплитудному значению. Сечение проводов на хвостовиках контактов — до 3 мм².

• Количество сочленений-расчленений — 500.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — не менее 15 лет.
• Диапазон температур — от -60 °C до +110 °C с учётом перегрева контактов.
• Атмосферное давление — от 0,13 мПа.

Изделие выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с², одиночные удары до 5000 м/с², многократные удары до 350 м/с² и линейную нагрузку до 2000 м/с².

Условия эксплуатации и применение

Розетка применяется в приборах и аппаратуре, где требуется соединение и разъединение электрических цепей. Исполнение с угловым патрубком и признак экранированного кабеля делают её пригодной для приборного монтажа в составе низкочастотных цилиндрических соединителей серии ШР.

Для наружных условий требуется защита от пыли и влаги со стороны потребителя. В карточке не указаны сведения о степени защищённости корпуса, поэтому при эксплуатации следует ориентироваться на условие о дополнительной защите, приведённое в описании.

Сведения карточки

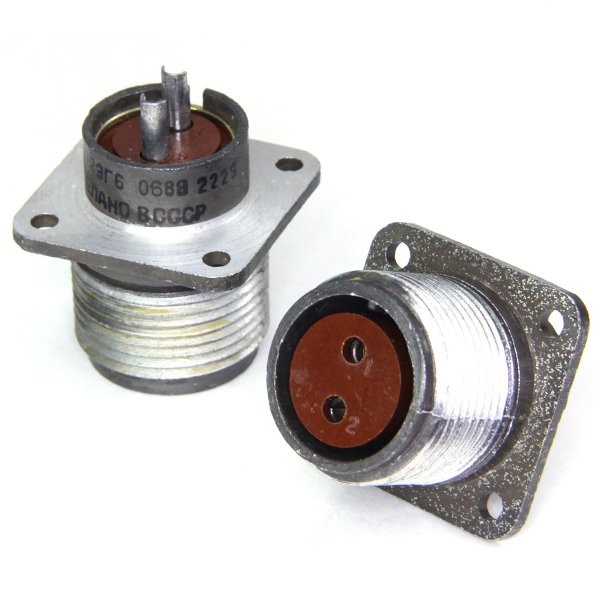

• Название: ШР20СК2ЭГ6 РОЗЕТКИ.
• Артикул: 51230.
• Категория: ШР20.
• Производитель в карточке не указан.
• В характеристиках указан год 2016.

Данные о комплектации, сертификатах, гарантии и стране производства в предоставленной информации отсутствуют, поэтому в описании они не приводятся.
