Назначение изделия

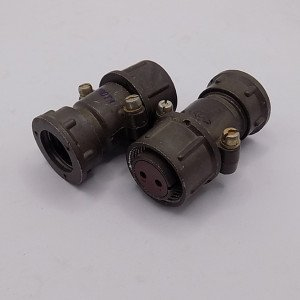

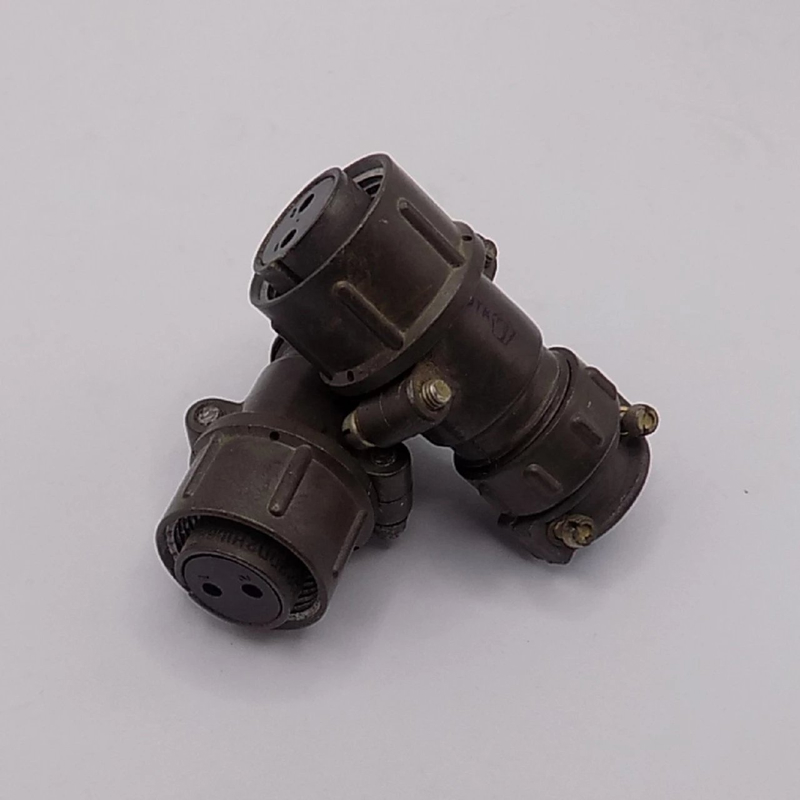

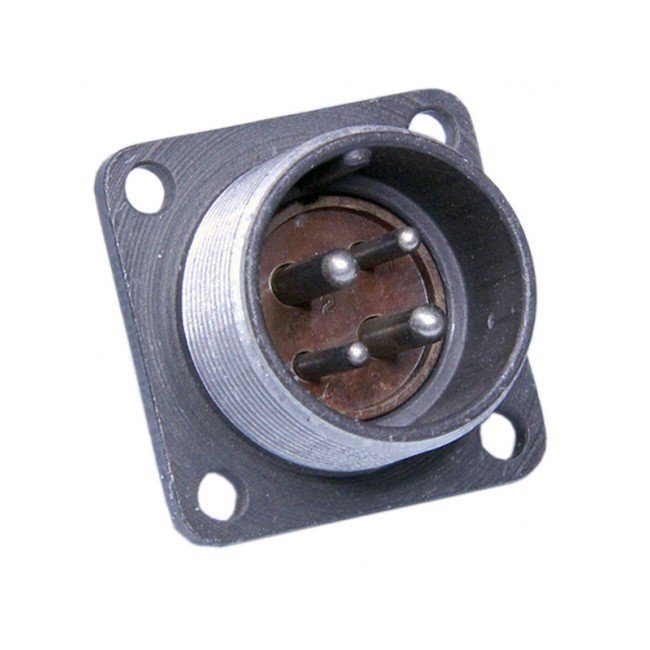

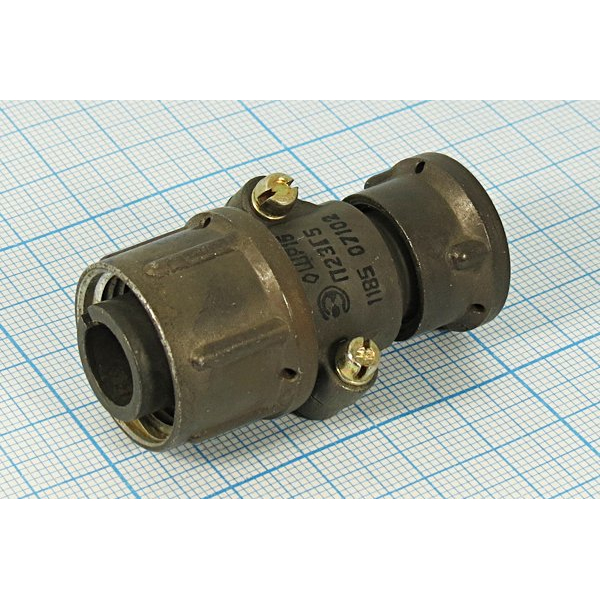

ШР20СК2ЭГ6 Элекон «ОТК» представляет собой приборную розетку из серии низкочастотных цилиндрических соединителей типа ШР, выпускаемую АО «Завод Элекон» с категорией качества «ОТК» (отборочный контроль). Данный соединитель предназначен для надежного соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Основная область применения — внутренние цепи электро- и радиоаппаратуры, работающие с постоянным и переменным током частотой до 3 МГц. Розетка обеспечивает стабильную коммутацию в составе устройств, где требуется разъемное соединение с фиксацией от самопроизвольного расчленения.

Технические характеристики

Электрические и конструктивные параметры соединителя рассчитаны на эксплуатацию в составе ответственных электротехнических изделий. Ниже приведены подтвержденные значения.

• Рабочее напряжение — до 850 В (амплитудное значение).
• Ток на контакт — до 25 А.
• Сечение присоединяемых проводов — до 3 квадратных миллиметров.
• Условный размер корпуса — 20.
• Количество контактов — 2, диаметр контакта 2,5 мм.
• Материал корпуса — алюминиевый сплав.
• Материал изолятора — карболит черного цвета.
• Покрытие контактов — серебро (Ag).
• Метод монтажа — пайка.
• Сочленение — резьбовое, с одношпоночной поляризацией.
• Приемка — «ОТК».

Совместимость и условия эксплуатации

Розетка совместима с вилками ШР, а также с ответными частями типов 2РТТ и 2РТ-А, что расширяет возможности применения в существующей аппаратуре. Резьбовое сочленение с одношпоночной поляризацией исключает неправильное подключение и обеспечивает механическую фиксацию.

Изделие работоспособно в широком диапазоне внешних воздействий. Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия, с кратковременной сменой температуры до плюс 110 градусов Цельсия. Относительная влажность воздуха — до 98 процентов при температуре плюс 25 градусов Цельсия. Атмосферное давление — от 1,33 умноженное на 10 в минус четвертой степени до 50,6 умноженное на 10 в четвертой степени Паскаля. Климатическое исполнение — УХЛ.

Устройство выдерживает вибрационные нагрузки в диапазоне от 1 до 5000 Герц с ускорением до 300 метров на секунду в квадрате и ударные нагрузки до 2000 метров на секунду в квадрате. Ресурс составляет 500 сочленений-расчленений. Наработка — не менее 1000 часов. Срок хранения — 15 лет.

Рекомендации по применению

ШР20СК2ЭГ6 Элекон «ОТК» целесообразно применять в составе радиоэлектронных блоков, пультов и стоек, где требуется передача постоянного или переменного тока частотой до 3 МГц при напряжении до 850 В и токе до 25 А на контакт. Паечный монтаж проводов сечением до 3 квадратных миллиметров обеспечивает надежный электрический контакт.

Перед установкой рекомендуется проверить целостность корпуса, состояние изолятора и качество серебряного покрытия контактов. При эксплуатации следует соблюдать поляризацию при сочленении и не превышать указанные электрические и климатические пределы, что гарантирует заявленный ресурс и срок службы изделия.
