Назначение и область применения

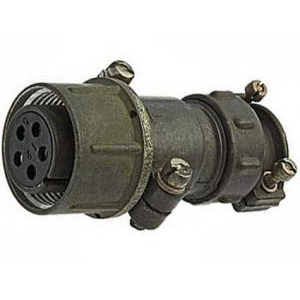

Соединитель ШР20Ш7 «5» (артикул 9563) представляет собой низкочастотный цилиндрический электрический разъем серии ШР20, предназначенный для коммутации электрических цепей переменного и постоянного тока. Изделие относится к категории ШР20 и используется в составе электрооборудования промышленного, авиационного и специального назначения, где требуется стабильное контактное соединение в условиях механических и климатических воздействий.

Разъем обеспечивает надежное подключение кабельных сборок и жгутов, применяется в системах электропитания, управления и сигнализации. Конструкция рассчитана на многократные циклы сочленения и расчленения без потери эксплуатационных характеристик, что делает его востребованным при монтаже и обслуживании аппаратуры.

Подтвержденные особенности и технические параметры

Изделие ШР20Ш7 «5» относится к типу негерметичных цилиндрических соединителей с резьбовым сочленением и одношпоночной поляризацией. Маркировка расшифровывается следующим образом: ШР — тип соединителя, 20 — условный размер корпуса, Ш — модификация, 7 — вариант исполнения. Приемка изделия соответствует обозначению «5», что подтверждает его пригодность для применения в заявленных условиях.

Электрические характеристики

• Рабочее напряжение — до 850 В.
• Токовая нагрузка на контакт — до 35 А.
• Рабочий ток — до 25 А.
• Сопротивление контакта — не более 0,0025 Ом.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Устойчивость к внешним воздействиям

• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
• Кратковременный нагрев контактов — до плюс 110 градусов Цельсия.
• Синусоидальная вибрация — в диапазоне от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате.
• Механические удары одиночного действия — до 5000 метров на секунду в квадрате.
• Линейное ускорение — до 2000 метров на секунду в квадрате.

Ресурс и надежность

• Минимальная наработка — 1000 часов.
• Количество циклов соединения-рассоединения — до 500.
• Срок хранения — 15 лет.

Конструктивное исполнение и монтаж

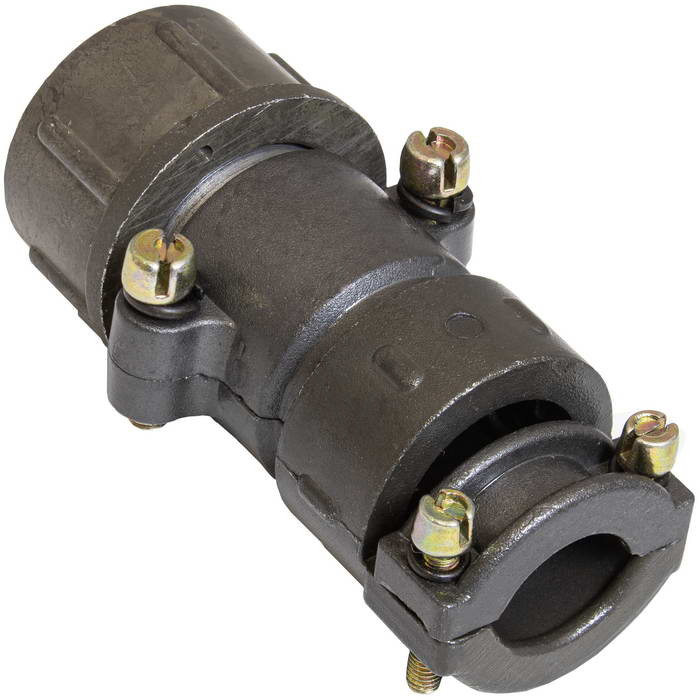

Соединитель ШР20Ш7 «5» имеет цилиндрический корпус условного размера 20. Количество контактов в типичных моделях серии варьируется от 3 до 5. Монтаж контактов выполняется объемной пайкой, что обеспечивает надежное электрическое соединение и механическую фиксацию проводников.

Поляризация одношпоночная, что исключает неправильное сочленение ответных частей. Резьбовое сочленение гарантирует плотное прилегание контактных пар и защищает соединение от самопроизвольного разъединения при вибрационных нагрузках. Конструкция разъема рассчитана на эксплуатацию в составе аппаратуры, работающей в жестких условиях, включая воздействие знакопеременных температур и механических нагрузок.

Изделие поставляется с приемкой «5» и артикулом 9563, что однозначно идентифицирует его в заказах и технической документации. Применение разъема ШР20Ш7 «5» целесообразно при комплектации электротехнических шкафов, распределительных устройств, бортовых сетей и промышленных установок, где предъявляются повышенные требования к стабильности контактного соединения и долговечности.
