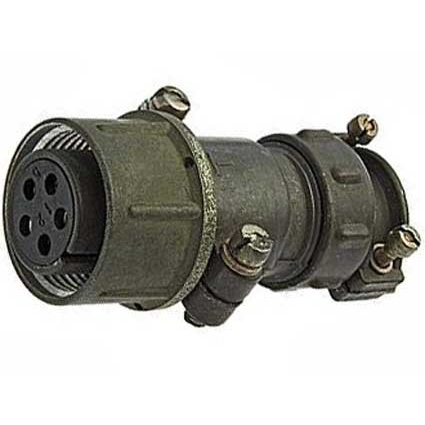

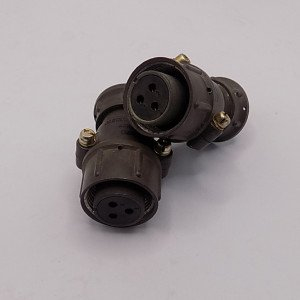

ШР20ПНШ7Н — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Назначение

Она используется в радиоэлектронной и радиотехнической аппаратуре для надежного соединения с вилкой соответствующего типа. Соединитель негерметичный, с резьбовым соединением и одношпоночной поляризацией корпусов, подходит для монтажа с экранированными или неэкранированными кабелями по виду концевой гайки патрубка.

Конструкция

Кабельная часть имеет прямой патрубок (обозначение "П"), покрытие корпусa — никель ("Н"), приборная часть без патрубка. Покрытие контактов — серебро. Условный размер корпуса — 20, точное количество контактов зависит от варианта (часто 3 или 5 в аналогичных моделях серии).

Технические характеристики

Максимальная токовая нагрузка — 75 А, сопротивление изоляции — не менее 5000 МОм. Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500.

Условия эксплуатации

Рабочая температура от -60°C до +60°C (с учетом перегрева контактов до +110°C). Выдерживает синусоидальную вибрацию (1–5000 Гц, 300 м/с²), механические удары (до 5000 м/с²), пониженное давление до 1,3·10⁻⁴ Па. Срок сохраняемости — 15 лет, климатическое исполнение — УХЛ.
