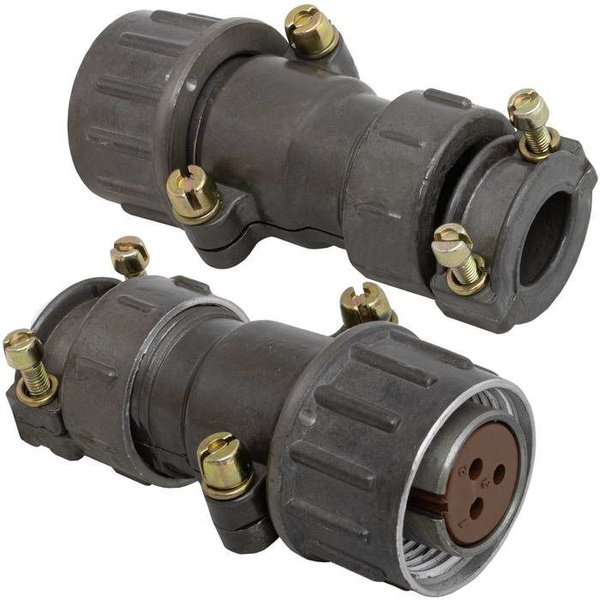

ШР20ПНШ7-К — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР с условным размером корпуса 20 и 3 контактами.

Назначение

Она предназначена для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В. Используется в радиоэлектронной и радиотехнической аппаратуре для надежного соединения, в том числе во внутренних и защищенных наружных условиях (климатическое исполнение УХЛ2 по ГОСТ 15150-69). +3

Расшифровка обозначения

• ШР — тип соединителя (негерметичный, резьбовое сочленение).

• 20 — условный размер корпуса.

• П — конструктивное исполнение кабельной части с прямым патрубком.

• 3 — количество контактов.

• НШ — для неэкранированного кабеля, нормальные габариты.

• 7 — индекс, указывающий на конкретную модификацию (розетка с гайкой).

Технические характеристики

Соединитель выдерживает рабочее напряжение до 850 В, ток на контакт — до 25 А (максимальная нагрузка до 35 А). Он устойчив к вибрации (1–5000 Гц, ускорение 300 м/с²), ударам (до 5000 м/с² одиночного действия), линейному ускорению 2000 м/с² и работает при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C).

Надежность

Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет. Сопротивление изоляции не менее 5000 МОм в нормальных условиях.
